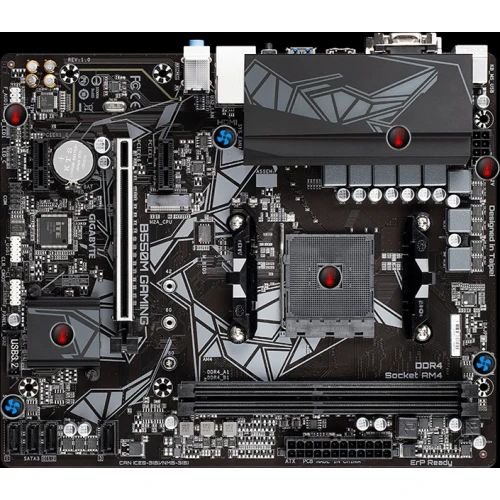

Материнская плата Gigabyte B550M Gaming

Материнская плата семейства Gaming на базе чипсета AMD B550, цифровой VRM-модуль, контроллер Gaming GbE LAN и функция управления трафиком, M.2-разъем для PCIe 4.0/3.0 накопителей, функция RGB FUSION 2.0, функция Smart Fan 5, функция Q-Flash Plus, устойчивые к воздействию окислов серы резисторы.

Цифровой VRM-модуль на базе сиовых МОП-транзисторов Low RDS(on), схема питания 5+3 фазы
Подсистема питания материнских плат GIGABYTE B550-серии семейства Gaming в составе цифрового PWM-контроллера и силовых МОП-транзисторов Low RDS (on) организована по схеме 5 + 3 фазы, обеспечивает гарантированную работоспособность процессоров AMD Ryzen™ 3-поколения и других энергоемких компонентов материнской платы, а также повышенную производительность и аппаратную масштабируемость платформы в целом.

Разъем NVMe PCIe 4.0*/3.0 M.2
Благодаря встроенному M.2-разъему NVMe PCIe 4.0 */ 3.0 x4 материнские платы GIGABYTE предоставляют пользователям возможность подключать к системе твердотельные NVMe PCIe или SATA накопители (максимальная пропускная способность до 64 Гбит/с).

Высокоскоростной канал Gigabit LAN и автоматическое распредерение трафика
Микросхема Realtek RTL8118 GbE LAN – это высокопроизводительный сетевой контроллер для игровых ПК, наделенный возможностью автоматически распределять ресурсы полосы пропускания сетевого интерфейса, с целью обеспечить наивысший приоритет для назначенного приложения, в том числе игрового. Контроллер обладает всеми востребованными функциями, благодаря которым работа в Интернет становится продуктивной и безопасной.

Индустриальный стандарт для защиты LAN-портов от статического электричества и пробоя
Для защиты от электростатики в материнских платах GIGABYTE применяются микросхемы, запас прочности которых в 3 раза выше типовых ИС. Это помогает надежно защитить материнскую плату и ее компоненты от повреждений, вызванных статическим электричеством. Материнские платы GIGABYTE также оснащены специальными микросхемами, которые обеспечивают защиту материнской платы и ПК в целом от перенапряжений и превышения мощности в случае перебоев с электропитанием.

Разъем HDMI 2.1 для 4K / 60P / 21:9 / защита контента HDCP 2.3
HDMI™ 2.1 – это мультимедийный интерфейс высокой четкости, обратно совместимый с версиями HDMI 2.0/ 1.4, который обеспечивает одновременную передачу средствами одного кабеля видеосигнала со скоростью до 48 Гбит/с (вдвое быстрее интерфейса предыдущего поколения). Средствами интерфейса можно одновременно передавать несколько видеопотоков в оригинальном для кинематографа формате 21: 9 (в указанном соотношении сторон снимается большинство фильмов), поддерживаются технологии Full HDR и HDCP 2.3 и обеспечивается наилучшее визуальное восприятие медиаконтента.

High-End аудиоконденсаторы
На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.

Антишумовой экран
Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.

Smart Fan 5
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.

Интеллектуальное управление вентиляторами
Сторонникам тишины! Благодаря функции Fan Stop вентилятор полностью остановится в тот момент, когда температура окажется ниже указанного порогового значения. Какой именно вентилятор должен остановиться на основании показаний выбранного датчика, и при какой именно температуре, – все это пользователь сможет настроить исходя из собственных предпочтений.

Функция RGB FUSION 2.0
Функциональные возможности приложения RGB Fusion 2.0 на материнских платах GIGABYTE B550-серии, применительно к адресуемым светодиодным линейкам, раскрываются в полном объеме. С помощью фирменного приложения RGB Fusion 2.0 можно выбирать режимы и управлять подсветкой ПК, реализованной средствами встроенных RGB- и внешних адресуемых светодиодных RGB-линеек*. Возможность выбора цветовой гаммы и активации готовых шаблонов в RGB Fusion 2.0 присутствовала и ранее, теперь существенно переработана опция управления линейками с адресуемыми светодиодами. Для каждого светодиода такой линейки можно задействовать цифровую адресацию, что позволяет получить в итоге уникальную цветовую палитру свечения, формировать стили и новые оригинальные варианты подсветки.

Материнские платы GIGABYTE B550-серии готовы к работе в внешними адресуемыми светодиодными линейками с напряжением питания до 5 В (до 300 светодиодов в линейке). Для организации подсветки средствами адресуемых светодиодных линеек с помощью приложения RGB Fusion 2.0 можно задействовать новые шаблоны и варьировать многочисленные настройки выбранного режима свечения.

Приложение GIGABYTE RGB Fusion
Cделайте так, чтобы ваш компьютер засиял словно произведение искусства, друзьям на зависть! С помощью мобильного приложения GIGABYTE RGB Fusion пользователи могут наблюдать и управлять подсветкой собственного игрового ПК. Выполнить поставленную задачу стало намного проще, поскольку настроить цветовую гамму и выбрать скорость переходов, применительно к различным режимам, теперь можно без участия клавиатуры и монитора.

Технические характеристики

Подсистема памяти
    Два DIMM-разъема для модулей ОЗУ DDR4 суммарным объемом до 64 Гбайт (емкость одного модуля до 32 Гбайт)
    Процессоры AMD Ryzen™ 3-поколения:
    Совместимость с модулями ОЗУ DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц
    Процессоры AMD Ryzen™ нового поколения с интегрированным графическим ядром AMD Radeon™:
    Совместимость с модулями ОЗУ DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц
    Двухканальный режим работы модулей ОЗУ
    Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации
    Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
    Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Графический интерфейс
Графическое ядро Radeon™ в составе процессоров AMD Ryzen™ 3-поколения:
    1 порт D-Sub, максимальное экранное разрешение 1920x1200@60 Гц
    1 DVI-D выход, максимальное экранное разрешение 1920x1200@60 Гц
    * DVI-D порт не поддерживает подключение через D-Sub адаптер.
    1 порт HDMI, максимальное экранное разрешение 4096x2160@60 Гц
    * Совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR
Поддерживается одновременное подключение до 3 дисплеев

Максимальный объем разделяемой памяти 16 Гбайт

Аудиоподсистема
    Аудиокодек Realtek® ALC887
    Формат представления аудиосигнала: High Definition Audio
    Схема позиционирования аудиосигнала 2/4/5.1/7.1
    * Для того, чтобы правильно сконфигурировать 7.1-канальную аудиоподсистему, необходимо вызвать соответствующее приложение, выбрать опцию Расширенные настройки устройства > далее выбрать необходимое Устройство воспроизведения и назначить его устройством по умолчанию. Подробная рекомендация по настройке аудиоподсистемы размещена на официальном сайте GIGABYTE.

Сетевой LAN-интерфейс
    Игровой LAN-контроллер Realtek RTL8118AS (1000 Мбит/100 Мбит)

Разъёмы для плат расширения
1 разъем PCI Express x16, реализован средствами PCIe-линий ЦП:
    Процессорами AMD Ryzen™ 3-поколения поддерживается режим PCIe 4.0 x16 для плат расширений
    Процессорами AMD Ryzen™ 3-поколения с интегрированным графическим ядром Radeon™ поддерживается режим PCIe 3.0 x16 для плат расширений
2 разъема PCI Express x1 (PCIEX1_1, PCIEX1_2), реализованы средствами PCIe-линий чипсета:
    Режим работы PCIe 3.0 x1

Интерфейсы накопителей
1 разъем M.2 для SSD-накопителей, реализован средствами PCIe-линий ЦП (исполнение Socket 3, M key, типоразмер 2242/2260/2280):
    Процессоры AMD Ryzen™ 3-поколения, предусмотрено подключение SATA и PCIe 4.0 x2/x4 SSD-накопители
    Процессоры AMD Ryzen™ 3-поколения с интегрированным графическим ядром Radeon™, предусмотрено подключение SATA и PCIe 3.0 x2/x4 SSD-накопителей
4 портов SATA 6 Гбит/с, реализованы средствами PCIe-линий чипсета::
    Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

Интерфейс USB
PCIe-линии чипсета:
    2 порта USB 3.2 Gen 1, доступны при подключении к USB-разъему на материнской плате
    4 порта USB 2.0/1.1 (2 порта на задней панели, 2 внешних порта доступны при подключении к USB-разъему на плате)
Процессор:
    4 порта USB 3.2 Gen 1 на задней панели

Разъемы на системной плате
    24-контактный ATX-разъем
    8-контактный разъем питания ATX 12 В
    Разъем для вентилятора ЦП
    2 разъема для системных вентиляторов
    1 разъем для адресуемых светодиодных линеек
    1 разъем для подключения RGB LED-линеек
    1 разъем M.2 Socket 3
    4 SATA-разъема 6 Гбит/с
    Группа разъемов фронтальной панели
    1 аудио разъем на передней панели
    1 разъем для подключения динамика
    1 разъем для подключения портов USB 3.2 Gen 1
    1 разъем USB 2.0/1.1
    Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S
    1 COM-порт
    1 разъем для подключения датчика вскрытия корпуса
    Перемычка для возврата настроек CMOS в состояние <По умолчанию>

Разъемы на задней панели
    1 порт PS/2 для подключения клавиатуры и мыши
    1 порт D-Sub
    1 порт DVI-D
    1 порт HDMI
    4 порта USB 3.2 Gen 1
    2 порта USB 2.0/1.1
    1 сетевая LAN-розетка RJ-45
    3 разъема аудиоподсистемы
