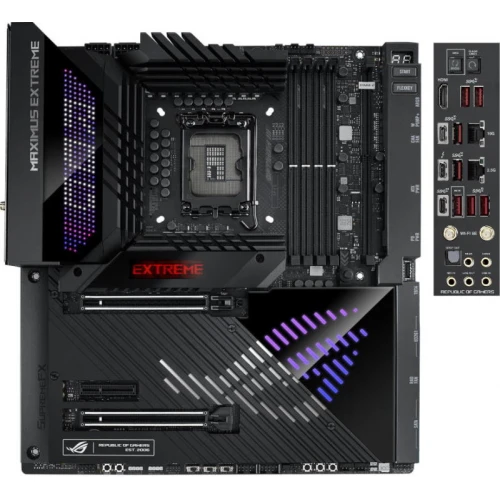

Материнская плата Asus ROG Maximus Z790 Extreme

Asus ROG Maximus Z790 Extreme

Каждая линия PCIe и порт ввода-вывода доступны на ваш выбор в ультрасовременном оборудовании. Тяжелые радиаторы и варианты охлаждения для укротения термиков любой конфигурации. А возможности разгона позволяют легко разгонять процессоры Intel 13-го поколения далеко за пределы 6 ГГц.

Производительность Intel Z790 великолепно поднята до абсолютного максимума.

ОХЛАЖДЕНИЕ
Все разъемы и элементы управления, необходимые для сложных настроек вентиляторов и пользовательских контуров, а также большие радиаторы для поддержания оптимальной температуры высокоскоростных приводов и силовых компонентов. Разверните свой выбор охлаждения процессора и графического процессора и получите угрожающую мощность при минимальном уровне шума.

ПОДКЛЮЧЕНИЕ
Доведите пропускную способность системы до предела с помощью готовых к будущему портов для графики, хранилища и периферийных устройств, а также осветите сетевые подключения с помощью сверхскоростных WIFI и Ethernet. Подключайтесь к своему сердцу, а затем погрузитесь в игру с высококачественным встроенным звуком.

ПЕРСОНАЛИЗАЦИЯ
Настраиваемое освещение и встроенные дисплеи позволяют тонко акцентировать компоненты системы или смело использовать единую тему в вашей сборке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЦПУ
Intel® Socket LGA1700 для процессоров Intel® Core™ 13-го поколения и процессоров Intel® Core™,
Pentium® Gold и Celeron® 12-го поколения*
Поддержка технологий Intel® Turbo Boost 2.0 и Intel® Turbo Boost Max 3.0
Чипсет
Набор микросхем Intel® Z790
Память
4 модуля DIMM, макс. 128 ГБ, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/6000 (OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Память без ECC, без буферизации*
Двухканальная архитектура памяти
Поддерживает Intel® Extreme Memory Profile (XMP) OptiMem III
* Поддерживаемые типы памяти, скорость передачи данных( скорость) и количество модулей DRAM различаются в зависимости от конфигурации ЦП и памяти. Для получения дополнительной информации см. список поддерживаемых модулей памяти на сайте www.asus.com.
* Память DDR5 без ECC и без буферизации поддерживает функцию On-Die ECC
Графика
1 порт HDMI®*
2 порта Intel® Thunderbolt™ 4 (USB Type-C®) с поддержкой видеовыходов DisplayPort 1.4 и Thunderbolt™**
*Поддержка 4K@60Hz, как указано в HDMI 2.1.
** Поддержка разрешения VGA зависит от разрешения процессора или видеокарты.
Слоты расширения
Процессоры Intel ® 13-го и 12-го поколений*
2 слота PCIe 5.0 x16 (поддерживает режимы x16 или x8/x8)**
Набор микросхем Intel ® Z790**
1 слот PCIe 4.0x4
** M.2_1 разделяет полосу пропускания с PCIEX16(G5)_2. Когда M.2_1 включен, PCIEX16(G5)_2 будет отключен.
Место хранения
Всего поддерживает 5 разъемов M.2 и 6 портов SATA 6 Гбит/с*
Процессоры Intel® 13-го и 12-го поколения
Слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 5.0 x4)**
Слот M.2_2 (ключ M), тип 2280 (поддерживает режим PCIe 4.0 x4) Набор микросхем
Intel® Z790
Слот M.2_3 (ключ M), тип 2280 (поддерживает режимы PCIe 4.0 x4 и SATA)
Слот DIMM.2_1 (ключ M) через ROG DIMM.2, тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)
Слот DIMM.2_2 (клавиша M) через ROG DIMM.2, тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)
6 портов SATA 6 Гбит/с***
* Технология Intel® Rapid Storage поддерживает PCIe RAID 0/1/5/10 , SATA RAID 0/1/5/10
** M.2_1 разделяет полосу пропускания с PCIEX16(G5)_2. Когда M.2_1 включен, PCIEX16(G5)_2 будет отключен.
*** Конфигурация RAID и загрузочные диски не поддерживаются на портах SATA6G_E1-2.
Ethernet
1 x Intel ® 2,5 Гбит Ethernet
1 x Marvell ® AQtion 10 Гбит Ethernet
ASUS LANGuard
Беспроводная связь и Bluetooth
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Поддерживает частотный диапазон 2,4/5/6 ГГц*
Поддерживает технологию Intel® Double Connect
Bluetooth® v5.3**
* Стандарт WiFi 6E 6 ГГц может варьироваться в зависимости от страны.
** Версия Bluetooth может различаться.
USB
Задняя панель USB (всего 10 портов)
1 порт Thunderbolt™ 4 (1 порт USB Type- C® )
1 порт USB 3.2 Gen 2x2 (1 порт USB Type- C® )
8 портов USB 3.2 Gen 2 (7 портов Type-C) A + 1 x USB Type-C®)
USB на передней панели (всего 10 портов)
1 x разъем Thunderbolt™ 4 (поддерживает USB Type-C® )
1 x разъем USB 3.2 Gen 2x2 (поддерживает USB Type-C® с PD до 60 Вт) /QC4+)
2 разъема USB 3.2 Gen 1 поддерживают 4 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
Аудио
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
— определение импеданса для выходов на передние и задние наушники
— поддержка: обнаружение разъема, многопотоковое воспроизведение, переназначение разъема на передней панели
— высококачественный стереовыход с соотношением сигнал-шум 120 дБ и вход для записи с соотношением сигнал-шум 110 дБ
- Поддержка воспроизведения до 32-бит/384 кГц на передней панели.
Аудио-функции
- Технология экранирования SupremeFX.
- ЦАП ESS®  ES9218 QUAD.
* Порт линейного выхода на задней панели не поддерживает пространственный звук.
Если вы хотите использовать пространственный звук, обязательно подключите устройство вывода звука к аудиоразъему на передней панели вашего шасси.
Порты ввода-вывода на задней панели
1 порт Thunderbolt™ 4 USB Type-C®
1 порт USB 3.2 Gen 2x2 (1 x USB Type-C®)
8 портов USB 3.2 Gen 2 (7 x Type-A + 1 x USB Type-C®)
1 x порт HDMI®
1 x модуль Wi-Fi
1 x порт Intel® 2.5Gb Ethernet
1 x Marvell® AQtion 10Gb Ethernet-порт 5 аудиоразъемов со светодиодной подсветкой
1 x оптический выходной порт S/PDIF
1 x кнопка BIOS FlashBack™
1 x Clear Кнопка CMOS
Внутренние разъемы ввода/вывода
Вентилятор и охлаждение
 1 x 4-контактный разъем вентилятора ЦП
1 x 4-контактный разъем вентилятора ЦП OPT
2 x 4-контактный разъем вентилятора корпуса
2 x 4-контактный разъем вентилятора радиатора
2 x разъема W_PUMP+
1 x разъем WB_SENSOR
1 x 2-контактный Разъем подачи воды
1 x 2-контактный разъем выхода воды
1 x 3-контактный разъем подачи воды
Связанный с питанием
1 x 24-контактный разъем основного питания
2 x 8-контактный разъем питания +12 В
1 x 6-контактный разъем питания PCIe
Связанный с хранилищем
3 x Слоты M.2 (клавиша M)
1 слот DIMM.2 поддерживает 2 слота M.2 (клавиша M)
6 портов SATA 6 Гбит/с
USB
1 порт Thunderbolt™ 4 USB Type-C®
1 порт USB 3.2 Gen 2x2 разъем (поддерживает USB Type-C®)
2 разъема USB 3.2 Gen 1 с поддержкой 4 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 с поддержкой 4 дополнительных портов USB 2.0
Разное
1 x 6-контактный разъем ARGB Gen 2 для поддержки 2 разъемов ARGB Gen 2
1 x Addressable Gen 2
1 разъем Aura RGB
2 кнопки BCLK
1 кнопка переключения BIOS
1 кнопка FlexKey
1 разъем аудио на передней панели (AAFP)
1 перемычка режима LN2
1 разъем Osc sense
12 точек измерения ProbeIt
1 кнопка ReTry
1 разъем Переключатель RSVD
1 x разъем RSVD
1 x кнопка безопасной загрузки
1 x переключатель медленного режима
1 x кнопка запуска
1 x переключатель V_Latch
1 x 10-1 контактный разъем системной панели
1 х разъем термодатчика
