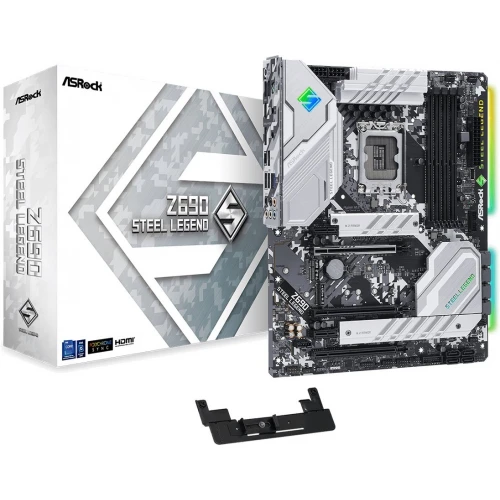

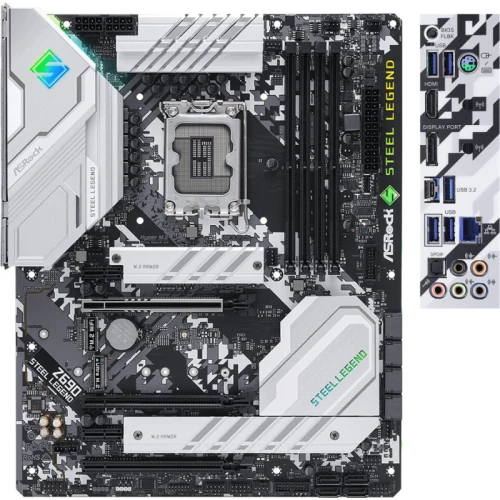

Материнская плата ASRock Z690 Steel Legend

ASRock Z690 Steel Legend

• Поддержка 12th-е поколение Intel® Core™ (LGA1700)
• 13 Phase Dr.MOS Power Design
• Поддержка DDR4 5000МГц (OC)
• 1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1
• 1 M.2 Key-E для поддержки WiFi
• Устройство графического вывода данных: HDMI, DisplayPort
• Realtek ALC897 7.1-канальный HD-кодек Codec, Nahimic Audio
• 8 SATA3
• 2 Hyper M.2 (PCIe Gen4 x4)
• 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 1 USB 3.2 Gen2x2 фронтальный Type-C
• 2 USB 3.2 Gen2 (Задний Type A+C)
• 8 USB 3.2 Gen1 (4 Rear, 4 Front)
• Dragon 2.5G LAN
• Держатель видеокарты ASRock

Steel Legend – это философское понятие, отражающее нерушимую стабильность и неотразимую эстетику. Материнские платы ASRock Z690 Steel Legend имеют мощные спецификации и функции, и предназначены для широкого круга пользователей и технарей!

Dr. MOS
Dr.MOS – это интегрированная система питания, оптимизированная под синхронную подачу вольтажа для ресурсоёмких приложений! В сравнении с обычными дискретными транзисторами, Dr.MOS рассчитано подаёт высокий ток по каждой фазе, улучшая термальный результат и обеспечивая наивысшую производительность.

PCIe 5.0 + монтаж на плате
По сравнению с обычными разъёмами PCIe типа «DIP», разъёма типа «PCIe SMT» улучшают проходимость сигнала и повышают стабильность при высоких скоростях, что является критически важным для стандарта PCIe 5.0. Новейший интерфейс PCI Express 5.0 развивает ошеломляющую скорость до 128 Гбит/с, что соответствует потенциалу будущих видеокарт класса High-End.

Аудиосистема Nahimic
При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Держатель видеокарт ASRock
Установите массивную видеокарту в держатель и закрепите его винтами на корпусе и материнской плате. Затем отрегулируйте высоту держателя под размер вашей видеокарты.

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!
Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

Интерфейс PCIe 4.0 для M.2
Эта материнская плата поддерживает установку нескольких накопителей M.2, один из которых может работать по интерфейсу следующего поколения PCI Express 4.0 M.2 SSD, который работает вдвое быстрее предыдущего 3-го поколения и отличается высочайшей скоростью передачи данных.

Сеть Dragon 2,5 Гб/с LAN
Умная платформа 2,5 Гб/с LAN обеспечивает максимальную сетевую производительность, необходимую в домашних сетях, при создании контента, онлайн-играх и потоковой трансляции высококачественного медиа.

Сетевая производительность в 2,5 раза выше по сравнению со гигабитным Ethernet, что гарантирует быстрое и бескомпромиссное соединение для игр, передачи файлов и создания архивных копий

USB 3.2 Gen2x2 Type-C
Новейший интерфейс USB 3.2 Gen2x2 Type-C обеспечивает высокую скорость передачи данных до 20 Гбит/с, что вдвое быстрее предыдущей версии, а дизайн коннектора USB Type-C позволяет подключать его к разъёму в любой ориентации.

Dual USB 3.2 Gen2 (Type-A + Type-C)
Бортовые разъемы USB 3.2 Gen2 Type-A and Type-C со скоростью передачи данных до 10Gbps.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
- Поддержка 12th-е поколение Intel® Core™ (LGA1700)
- Дизайн Digi Power
- Система питания 13
- Поддержка Intel® Hybrid Technology
- Поддержка Intel® Turbo Boost Max 3.0 Technology
Чипсет
- Intel® Z690
Память
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Поддержка DDR4 non-ECC, не буферизованная до 5333+(OC)
- Поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC)
- Максимальный объем памяти: 128 Гб
- Поддержка Intel® Extreme Memory Profile (XMP) 2.0
- Золотые контакты 15? Gold на разъемах DIMM
BIOS
- 256Мб AMI UEFI Legal BIOS с мультиязычным интерфейсом
- Совместим с событиями «ACPI 6.0 wake-up»
- Поддержка SMBIOS 2.7
- Ядро/кэш ЦП, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH mульти-регулировка напряжения
Графическое ядро
- Intel® Xe Graphics Architecture (Gen 12)
- Два видеовыхода: support HDMI и DisplayPort 1.4 ports by independent display controllers
- Поддержка HDMI 2.1 TMDS с максимальным разрешением 4K x 2K (4096x2160) @60Гц
- Поддержка DisplayPort 1.4 с DSC (сжатым) макс. разрешением до 8K (7680x4320) @60Гц / 5K (5120x3200) @ 120Hz
- Поддержка HDCP 2.3 с HDMI 2.1 TMDS-совместимым и портами DisplayPort 1.4
*Встроенная графика Intel® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек (Realtek ALC897 Audio Codec)
- Защита от скачков напряжения
- Позолоченные аудио-штекеры
- Аудио-разъём 15? Gold
- Nahimic Audio
ЛВС
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- Dragon RTL8125BG
- Поддержка Dragon 2.5G LAN Software
- Умная автонастройка трафика
- Понятный визуальный интерфейс
- Отображение сетевой статистики
- Оптимальные настройки по умолчанию для игр, интернета и стриминга
- Настраиваемый контроль приоритета
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Разъемы
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE2), supports в режиме x16*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE3), supports в режиме x4*
- 1 x PCIe 3.0 x16 (PCIE5), supports в режиме x4*
- 2 x PCIe 3.0 x1 Slots (PCIE1 и PCIE4)*
- 1 x pазъем M.2 (Key E), поддерживает модули WiFi/BT PCIe WiFi type 2230 и Intel® CNVi (встроенный WiFi/BT)
- Поддержка AMD CrossFire™
- Позолоченные Контакты 15? Gold на разъеме VGA PCIe (PCIE2)
*Поддержка модулей NVMe SSD в качестве загрузочных дисков
Хранилище данных
CPU:
- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
Chipset:
- 1 x pазъем Ultra M.2 (M2_2, Key M), Поддержка type 2230/2242/2260/2280 SATA3 6.0 Гб/с & PCIe Gen3x4 (32 Гб/с) modes*
- 1 x Hyper pазъем M.2 (M2_3, Key M), Поддержка type 2242/2260/2280/22110 PCIe Gen4x4 (64 Гб/с) mode*
- 8 x SATA3 6.0 Гб/с**
*Поддерживает технологию Intel® Optane™ (M2_2 и M2_3 only)
Поддержка Устройство Intel® Volume Management (VMD)
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit
**If M2_2 is occupied by a SATA-type M.2 device, SATA3_7 will be disabled.
RAID
- Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA
- Поддержка RAID 0, RAID 1 и RAID 5 for M.2 NVMe storage devices
Коннекторы
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 1 x Разъём RGB LED*
- 3 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 5 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15? Gold)
- 1 x Разъем Thunderbolt™ AIC (5-pin) (Поддержка ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (ASMedia ASM1074 hub) (Защита от электростатических разрядов)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с) (Защита от электростатических разрядов)
*Поддержка светодиодных лент 12В/3A, 36Вт
**Support in total до 5V/3A, 15W LED Strip
***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
****Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).
*****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP и CHA_FAN1~5/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.
Задняя панель ввода/вывода
- 2 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x Optical SPDIF Out
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 4 x USB 3.2 Gen1 (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Переключатель BIOS Flashback
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)
