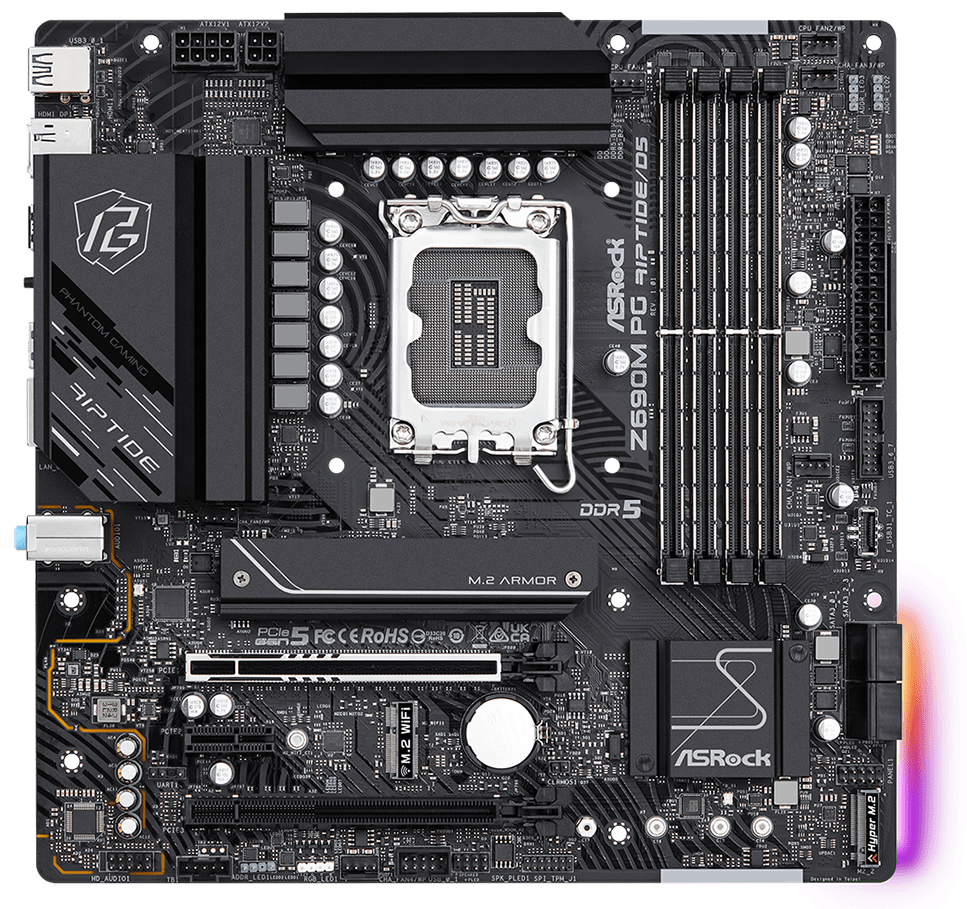

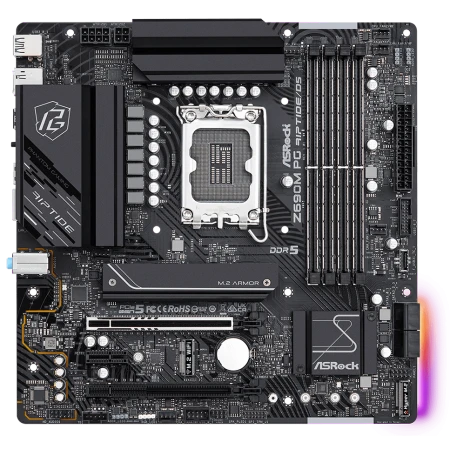

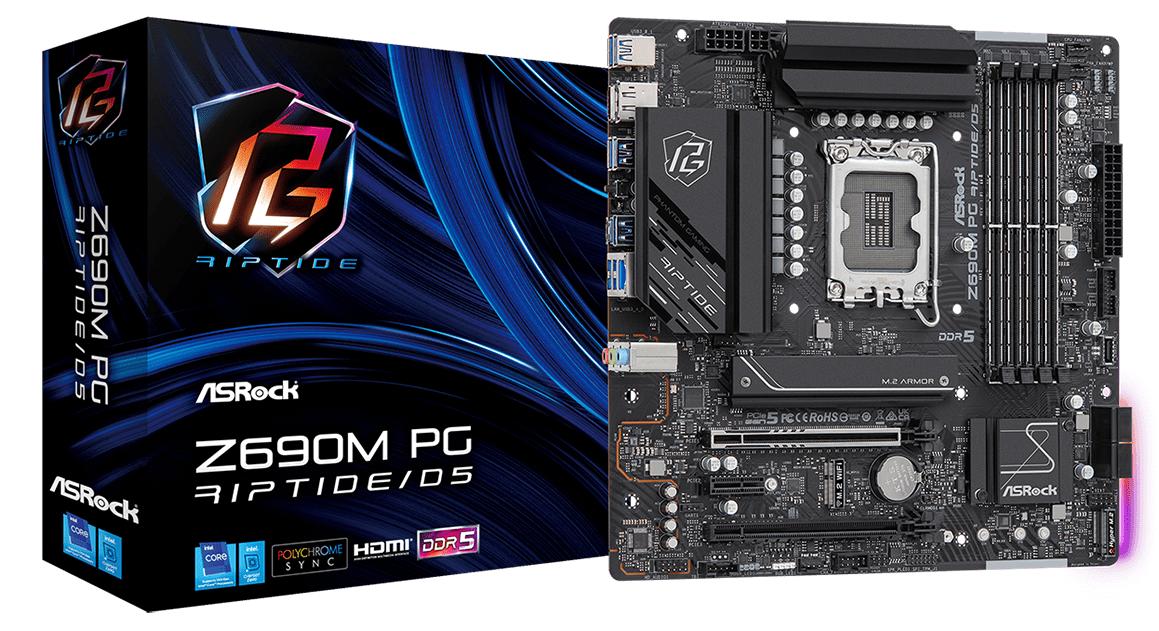

Материнская плата ASRock Z690M PG Riptide/D5

ASRock Z690M PG Riptide/D5

• Поддержка 12th-е поколение Intel® Core™ (LGA1700)

• 13 Phase Dr.MOS Power Design

• Поддержка DDR5 6000МГц (OC)

• 1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 PCIe 3.0 x1

• 1 M.2 Key-E для поддержки WiFi

• Устройство графического вывода данных: HDMI, DisplayPort

• Realtek ALC897 7.1-канальный HD-кодек Codec, Nahimic Audio

• 4 SATA3

• 1 Hyper M.2 (PCIe Gen4 x4)

• 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)

• 1 Front USB 3.2 Gen1 Type-C

• 2 Rear USB 3.2 Gen2 (Type-A + Type-C)

• 8 USB 3.2 Gen1 (6 Rear, 2 передних)

• 2 USB 2.0 (передних)

• Killer E3100 2.5G LAN

• Lightning Gaming Ports

Материнская плата ASRock Z690M PG Riptide предназначена для сборки игровых конфигураций. Оптимизированная под оверклокинг, она совместима с высокочастотной памятью и предлагает широкую поддержку систем водяного и воздушного охлаждения.

Усиленный разъём DIMM
Усиленный разъём DIMM закреплён на поверхности материнской платы для улучшения физического контакта и проходимости сигнала, и благодаря такому решению появляется возможность разгонять модули памяти до сумасшедших значений.

Защита DDR5
В связи с уникальной электрической архитектурой памяти DDR5 DIMM, существует риск повреждения модулей памяти при неправильном отключении переменного тока при установке или извлечении. В ASRock внедрили защитную схему на все материнские платы с поддержкой DDR5, что снижает рискк повреждения модулей памяти.

PCIe 5.0 + монтаж на плате
По сравнению с обычными разъёмами PCIe типа «DIP», разъёма типа «PCIe SMT» улучшают проходимость сигнала и повышают стабильность при высоких скоростях, что является критически важным для стандарта PCIe 5.0.

Новейший интерфейс PCI Express 5.0 развивает ошеломляющую скорость до 128 Гбит/с, что соответствует потенциалу будущих видеокарт класса High-End.

Killer™ Ethernet E3100
Контроллер Killer E3100 2.5 Gbps Ethernet был разработан специально для соревновательных игр и ресурсоёмких задач. Высокоточная идентификация и приоритезация трафика дают наилучшие впечатления от сетевых игр и мультимедийных приложений.

Аудиосистема Nahimic
При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Lightning Gaming Ports
Только для брутальных гемеров! Геймерские разъёмы Lightning Gaming Ports управляются двумя разными контроллерами, что позволяет подключать высокоскоростные мыши и клавиатуры с наименьшей задержкой для наилучшей производительности!

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!
Здесь помимо встроенной подсветки имеются управляемые разъёмы RGB, которые позволяют подключать совместимое LED-оборудование, например, светодиодные ленты, вентиляторы и т.д. Также есть возможность синхронизировать работу устройств RGB LED через сертифицированные аксессуары Polychrome RGB для создания собственных уникальных световых эффектов.

High Speed M.2 Solution (PCIe Gen4 x4)
Поддерживает твердотельные накопители PCI Express 4.0 M.2, он способен работать в два раза быстрее по сравнению с предыдущим 3-м поколением, обеспечивая молниеносную передачу данных.

BIOS Flashback
Обновляйте BIOS через внешний накопитель. Теперь можно получить доступ к настройкам BIOS только при наличии USB-накопителя и питания. Установка процессора, памяти и других компонентов не требуется.

Источник информации: https://www.asrock.com/MB/Intel/Z690M%20PG%20RiptideD5/index.ru.asp

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
- Поддержка 12th-е поколение Intel® Core™ (LGA1700)
- Система питания 13
- Поддержка Intel® Hybrid Technology
- Поддержка Intel® Turbo Boost Max 3.0 Technology
Чипсет
- Intel® Z690
Память
- Поддержка двухканальной памяти DDR5 Memory Technology
- 4 x DDR5 DIMM
- Поддержка DDR5 non-ECC, не буферизованная до 6000+(OC)*
- Максимальный объем памяти: 128 Гб**
- Поддержка Intel® Extreme Memory Profile (XMP) 3.0
*1DPC 1R до 6000+ МГц (OC), 4800 МГц Natively.
1DPC 2R до 5600+ МГц (OC), 4400 МГц Natively.
2DPC 1R до 4800+ МГц (OC), 4000 МГц Natively.
2DPC 2R до 4800+ МГц (OC), 3600 МГц Natively.
**При работе под Windows® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows® таких ограничений нет.
BIOS
- 128Мб AMI UEFI Legal BIOS с мультиязычным интерфейсом
- Совместим с событиями «ACPI 6.0 wake-up»
- Поддержка SMBIOS 2.7
- Ядро/кэш ЦП, CPU GT, VDD2, DRAM, VCCIN AUX, +1.8V PROC, +1.05V PROC, +0.82V PCH, +1.05V PCH mульти-регулировка напряжения
Графическое ядро
- Intel® Xe Graphics Architecture (Gen 12)*
- Два видеовыхода: support HDMI и DisplayPort 1.4 ports by independent display controllers
- Поддержка HDMI 2.1 TMDS с максимальным разрешением 4K x 2K (4096x2160) @60Гц
- Поддержка DisplayPort 1.4 с DSC (сжатым) макс. разрешением до 8K (7680x4320) @60Гц / 5K (5120x3200) @ 120Hz
- Поддержка HDCP 2.3 с HDMI 2.1 TMDS-совместимым и портами DisplayPort 1.4
*Встроенная графика Intel® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек (Realtek ALC897 Audio Codec)
- Защита от скачков напряжения
- Nahimic Audio
ЛВС
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- Killer E3100G
- Поддержка Killer LAN Software
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Разъемы
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports в режиме x16*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE3), supports в режиме x4*
- 1 x PCIe 3.0 x1 Slot (PCIE2)*
- 1 x pазъем M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230 и Intel® CNVi (встроенный WiFi/BT)
- Поддержка AMD CrossFire™
*Поддержка модулей NVMe SSD в качестве загрузочных дисков
Хранение
CPU:
- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
Chipset:
- 1 x Hyper pазъем M.2 (M2_2, Key M), Поддержка type 2230/2242/2260/2280 SATA3 6.0 Гб/с & PCIe Gen4x4 (64 Гб/с) modes*
- 4 x SATA3 6.0 Гб/с
*Поддержка Intel® Optane™ Memory H Series (M2_2 only)
Поддержка Устройство Intel® Volume Management (VMD)
Поддержка модулей NVMe SSD в качестве загрузочных дисков
RAID
- Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA
- Поддержка RAID 0, RAID 1 и RAID 5 for M.2 NVMe storage devices*
*Для поддержки RAID 5 нужны дополнительные карты расширения M.2 NVMe
Коннекторы
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 1 x Разъём RGB LED*
- 3 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 4 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX
- 1 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x 4-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса
- 1 x Разъем Thunderbolt™ AIC (5-pin) (Поддержка ASRock Thunderbolt™ 4 AIC Card)
- 1 x USB 2.0 (поддержка до двух USB 2.0) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1) (Защита от электростатических разрядов)
- 1 x Фронтальный разъём USB 3.2 Gen1 Type-C (Защита от электростатических разрядов)
*Поддержка светодиодных лент 12В/3A, 36Вт
** Support in total до 5V/3A, 15W LED Strip
*** Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
**** Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).
***** Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP и CHA_FAN1~4/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

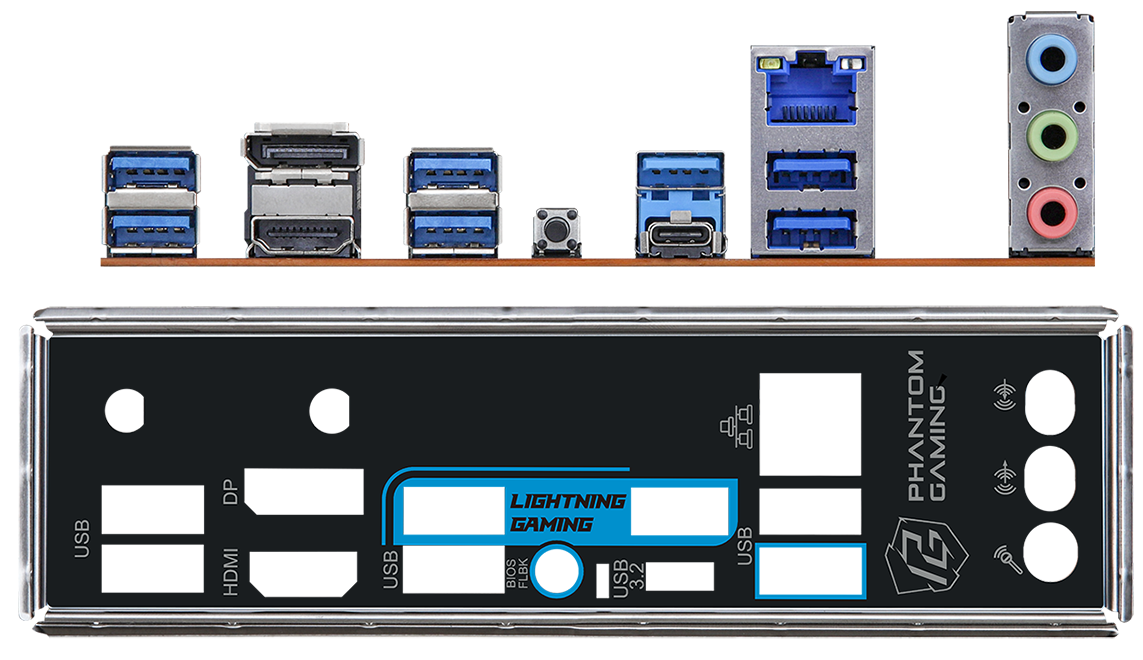

Задняя панель ввода/вывода
- 2 x Антенны Mounting Points
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 6 x USB 3.2 Gen1 (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Переключатель BIOS Flashback
- Разъёмы HD-аудио: Линейный вход / Передние динамики / Микрофон
