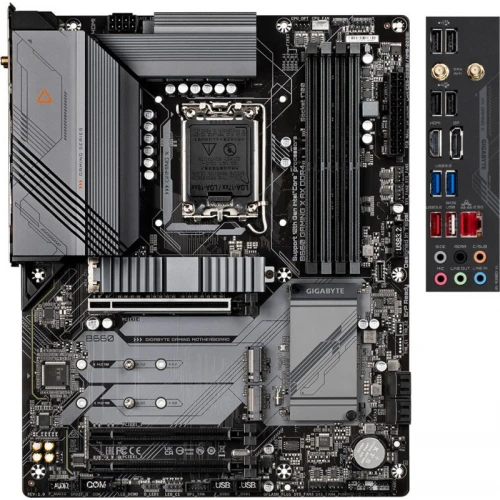

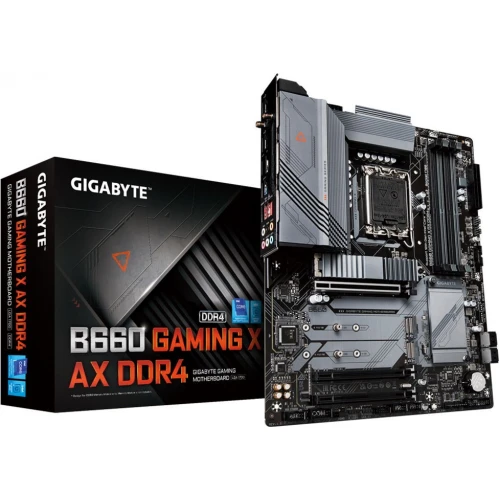

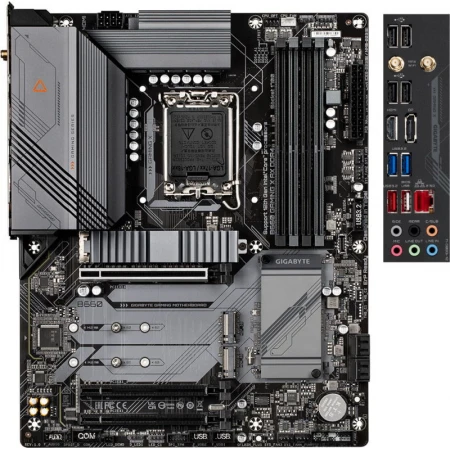

Материнская плата Gigabyte B660 Gaming X AX DDR4

Gigabyte B660 Gaming X AX DDR4

ПРОИЗВОДИТЕЛЬНОСТЬ

Технологии развиваются так быстро, что GIGABYTE по-прежнему идет в ногу с последними тенденциями и предоставляет нашим клиентам передовые функции и новейшие технологии. Материнские платы GIAGBYTE серии B660 поставляются с модернизированным решением по питанию, последними стандартами хранения и отличными возможностями подключения, позволяющими оптимизировать производительность для игр.

Дизайн PCIe 4.0
Материнские платы GIGABYTE B660 готовы к работе с устройствами PCIe 4.0, пропускная способность которых, как ожидается, будет в два раза выше, чем у текущих устройств PCIe 3.0. Чтобы достичь высокой скорости и поддерживать хорошую целостность сигнала, GIGABYTE R&D использует печатную плату с низким импедансом, обеспечивающую максимальную производительность.

Поддержка модулей DDR4 с XMP-профилем до 4400 МГц
GIGABYTE предлагает протестированную и проверенную платформу, которая обеспечивает надлежащую совместимость с профилями до 4400 МГц и выше. Все, что нужно сделать пользователям для достижения такого прироста производительности, — это убедиться, что их модуль памяти поддерживает XMP, а функция XMP активирована и включена на материнской плате GIGABYTE.

ОХЛАЖДЕНИЕ

Радиаторы Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.

Smart Fan 6
В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима.

Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.

ПОДКЛЮЧЕНИЯ

Материнские платы GIGABYTE серии B660 обеспечивают непревзойденную гибкость подключения и невероятную скорость передачи данных благодаря подключению к сети, хранилищу и WIFI нового поколения.

Быстрее в 2 раза
Применение 2,5G LAN-контроллера позволяет увеличить скорость проводного 2,5 GbE-подключения минимум в 2 раза по сравнению с типовой сетевой инфраструктурой 1GbE LAN, и идеально подходит для киберспортсменов и представителей игрового сообщества, обладающих солидным опытом участия в онлайн-баталиях.

Поддержка соединения Multi-Gig (10/100/1000/2500 Мбит/с) RJ-45 Ethernet

802.11ax WIFI 6E
Новейший беспроводной WiFi 6E модуль Intel 802.11ax функционирует в выделенном диапазоне частот 6 ГГц, обеспечивая производительность на уровне GbE LAN-соединения, трансляцию видеопотоков без задержек и артефактов, стабильный игровой процесс во время сетевых баталий, а также предусматривает возможность восстановления несколько разорванных соединений на скорости до 2,4 Гбит/с.

Кроме того, встроенный модуль Bluetooth 5 обеспечивает 4-кратный прирост радиуса действия по сравнению с прежним устройством стандарта Bluetooth 4.2 и повышенную скорость передачи.

Новое поколение универсальных разъемов
USB Type-C® — это новый реверсивный разъем с такими полезными функциями, как поддержка USB 3.2 Gen2 со скоростью передачи данных 10 Гбит/с. Этот небольшой порт, работающий от контроллера Intel® USB 3.2 Gen2, обеспечивает наилучшие возможности USB Type-C®.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
Процессорный разъем Intel LGA1700: Совместимость с процессорами 12-поколения Intel® Core™, Intel® Pentium® Gold и Intel® Celeron®
Чипсет
Intel® B660 Express
Подсистема памяти
Совместимость с модулями ОЗУ DDR4 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) /3200/3000/2933/2666/2400/2133 МГц
4 разъема DIMM для модулей ОЗУ DDR, суммарный объем системной памяти -- до 128 Гбайт (объем ОЗУ для одного DIMM-модуля 32 Гбайт)
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Графический интерфейс
Интегрированное графическое ядро Intel® HD Graphics в составе процессора
1 порт DisplayPort, максимальное экранное разрешение 4096x2304@60 Гц
* Шинный видеоинтерфейс DisplayPort версии 1.2 и HDCP версии 2.3
1 порт HDMI, поддерживающий максимальное разрешение 4096x2160@60 Гц
* Поддержка стандарта HDMI 2.1 и технологии HDCP 2.3
** Аппаратная совместимость с HDMI 2.1 TMDS портами.
(Спецификация графического ядра может варьироваться в зависимости от установленного ЦП)
Аудиоподсистема
Аудиокодек Realtek®
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out
Сетевой LAN-интерфейс
Контроллер Realtek® 2,5GbE LAN (2,5 Гбит/c |1 Гбит/c |100 Мбит/c)
Модуль беспроводной связи
Модуль AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.2
Стандарт беспроводной связи IEEE 802.11ax, ширина канала 80 МГц, скорости передачи данных до 1,2 Гбит/с
(Фактическая скорость передачи данных может варьироваться в зависимости от окружающей обстановки и действующего оборудования.)
Разъёмы для плат расширения
1 разъем PCI Express x16, режим работы x16; (PCIEX16)
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.
(Функционал разъема PCIEX16 удовлетворяет требованиям спецификации PCI Express 4.0)
2 разъема PCI Express x16, режим работы x1 (PCIEX1_1, PCIEX1_2)
Все разъемы PCI Express удовлетворяют требованиям спецификации PCI Express 3.0
Интерфейсы накопителей
PCIe-линии ЦП
1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280/22110) для PCIe 4.0 x4/x2 SSD-накопителей; (M2A_CPU)
PCIe-линии чипсета
1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280/22110) для PCIe 4.0 x4/x2 SSD-накопителей; (M2P_SB)
1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280/22110) для PCIe 3.0 x4/x2 SSD-накопителей; (M2M_SB)
4 разъема SATA 6 Гбит/с
Поддержка дисковых массивов уровня RAID 0, RAID 1, RAID 5, и RAID 10
Поддержка технологии Intel® Optane™ Memory
* Опция ускорения системы средствами Intel® Optane™ может быть задействована только применительно к разъемам M.2 (PCIe-линии чипсета).
Интерфейс USB
PCIe-линии чипсета
1 порт USB Type-C™ с поддержкой USB 3.2 Gen 2 (подключается к соответствующему USB-разъему на материнской плате)
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
4 порта USB 3.2 Gen 1 (2 порта на задней панели, 2 порта на выносной планке при подключении к USB-разъему на материнской плате)
1 порт USB 2.0/1.1 на задней панели
Чипсет + 2 концентратора USB 2.0
8 портов USB 2.0/1.1 (4 порта на задней панели, 4 порта доступны при подключении USB-разъемов на выносной планке)
Разъемы на системной плате
24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В
Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем USB Type-C®, стандарт USB 3.2 Gen 2
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
1 COM-порт
Кнопка Q-Flash Plus
Кнопка Reset
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>
* Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).
Разъемы на задней панели
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
2 порта USB 3.2 Gen 1
5 портов USB 2.0/1.1
1 порт DisplayPort
1 порт HDMI 2.0
1 сетевая розетка LAN RJ-45
6 аудиоразъемов
