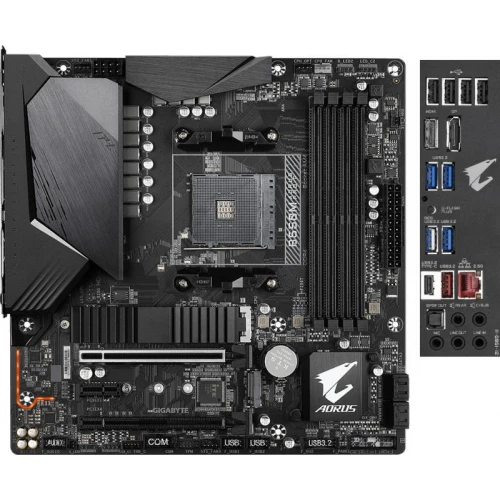

Материнская плата Gigabyte B550M Aorus Pro-P

Gigabyte B550M Aorus Pro-P

Материнская плата AORUS на базе чипсета AMD B550, цифровой VRM-модуль (схема 10 + 2 фазы, дизайн Digital Twin Power, фирменный радиатор охлаждения), разъем PCIe 4.0 x16, два M.2-разъема PCIe 4.0/3.0 x4 и радиаторы Thermal Guard, контроллер 2,5GbE LAN, функция RGB FUSION 2.0, функция Q-Flash Plus.

• Совместимость с процессорами AMD Ryzen™ 5000 серии/ Ryzen™ 5000 G-серии/ Ryzen™ 4000 G-серии и Ryzen™ 3000 серии
• 4 DIMM-разъема для DDR4-модулей ОЗУ ECC/ Non-ECC без буферизации (двухканальный режим работы)
• Дизайн Digital Twin Power (10*+2 фазы), цифровые компоненты DrMOS, до 50 А нагрузки на фазу
• Усовершенствованная система охлаждения, фирменный радиатор VRM-зоны
• Порт PCIe 4.0 x16 Ultra Durable™
• Два M.2-разъема для высокоскоростных NVMe PCIe 4.0/3.0 x4 SSD-накопителей, радиатор Thermal Guard
• Функция AMP-UP Audio, кодек Realtek ALC1200, аудиоконденсаторы категории Premium
• Высокоскоростной порт интерфейса 2.5GbE LAN, утилита контроля и управления трафиком
• Порты DisplayPort и HDMI интерфейса, предусмотрена возможность вывода изображения одновременно на несколько дисплеев
• Функция RGB FUSION 2.0, возможность подключения адресуемых светодиодных RGB-линеек
• Фирменная функция Smart Fan 5 для контроля и управления массивом термодатчиков, гибридные разъемы для подключения вентиляторов (функция FAN STOP)
• Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату
• Предустановленная планка защиты портов ввода/вывода, удобная и быстрая процедура инсталляции материнской платы

Технология AMD StoreMI
Материнские платы GIGABYTE B550-серии средствами технологии AMD StoreMI способны раскрыть потенциал Вашего ПК в полном объеме. Технология AMD StoreMI позволяет ускорить работу типовых устройств хранения, сокращая время загрузки данных и повышая эффективность эксплуатации дисковой подсистемы.

Эта простая в применении утилита способна максимально эффективно использовать скоростные качества твердотельных накопителей в сочетании с большой емкостью, характерной для HDD-накопителей, позволяет увеличить скорость на операциях чтения/записи для типовых жестких дисков до уровня SSD-накопителей, а также существенно повысить быстродействие типовых устройств хранения данных, приближая характеристики рядовых офисных ПК к параметрам систем, ориентированных на производительность.

Эксклюзивная схема питания
Подсистема питания материнских плат GIGABYTE B550-серии на базе цифровых компонентов обеспечивает гарантированную работоспособность процессоров AMD Ryzen 3-поколения и других энергоемких компонентов платформы.

По завершении многочисленных экспериментов и испытаний в заводских условиях GIGABYTE представляет уникальные материнские платы B550-серии, адресованные энтузиастам. Никаких компромиссов, никогда не останавливайтесь на достигнутом!

Топология подсистемы памяти - дизайн Daisy Chain
Оптимизация на уровне схемотехники маршрутизации сигналов для подсистемы памяти на материнских платах B550-серии обеспечивает уверенное функционирование микросхем ОЗУ DDR4 повышенной плотности на частоте 4000 МГц и выше.

Благодаря технологии Daisy-chain удается повысить производительность подсистемы памяти средствами двух DIMM-модулей, работающих в двухканальном режиме с чередованием на более высоких частотах, что особенно востребовано в среде профессиональных киберспортсменов, которым необходимо быстрое ОЗУ значительного объема.

Оригинальная схема охлаждения
Стабильно высокое быстродействие и защита от перегрева гарантируются передовой системой охлаждения, в частности фирменными радиаторами Thermal Guard. Силовые МОП-транзисторы в составе подсистемы питания и M.2 SSD-накопители превосходно работают на материнских платах GIGABYTE B550-серии даже при полной загрузке. Комфортный температурный режим для компонентов – залог надежности всей системы.

Термозащита AORUS M.2 Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.

Smart Fan 5
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора.

Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.

Интегрированный контроллер 2.5GbE LAN
Применение контроллера 2.5G LAN позволяет увеличить скорость передачи средствами сетевого соединения, по крайней мере, в два раза по сравнению с типовыми сетями 1GbE. Контроллер обладает всеми востребованными в играх и потоковом вещании функциями, работа в Интернет становится продуктивной и безопасной. Устройство обратно совместимо с Ethernet-протоколами 10/100/1000/2500 Мбит (стандартная розетка RJ-45).

Hi-Fi аудиоподсистема
Качество звука на фоне динамики игрового процесса высоко ценится в среде энтузиастов. Материнские платы B550-серии оснащены высококачественными компонентами аудиотракта, которые обеспечивают превосходное качество звучания. Эксклюзивная технология AORUS AMP-UP Audio – это идеальное решение для организации аудиоподсистемы, адресованное самым взыскательным пользователям и меломанам.

Многозональное световое шоу
Теперь, когда появилась возможность выбрать предпочтительный вариант из обширного перечня готовых профилей, либо самостоятельно создать свой уникальный профиль, пользователи могут организовать подсветку ПК сообразно их представлениям о стиле.

Благодаря полноценной поддержке RGB-линеек и функционалу переработанного приложения RGB Fusion 2.0 пользователи получили доступ к управлению всеми светодиодами, задействованными в подсветке материнской платы и ее окружения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
Процессорный разъем AMD Socket AM4 для ЦП: AMD Ryzen™ 5000 серии/ Ryzen™ 5000 G-серии/ Ryzen™ 4000 G-серии и Ryzen™ 3000 серии
Чипсет
AMD B550
Подсистема памяти
4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM)
Совместимость с модулями ОЗУ DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГц
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации*
* Модули ОЗУ с ECC (режим ECC) поддерживаются различными моделями ЦП.
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Графический интерфейс
*Встроенное графическое ядро в составе процессора
1 порт HDMI, максимальное экранное разрешение 4096x2160@60 Гц
* Совместимость со стандартами HDMI 2.1, HDCP 2.3 и HDR
1 порт DisplayPort, максимальное экранное разрешение 5120x2880@60 Гц
* Поддержка DisplayPort версии 1.4, HDCP 2.3 и HDR
Максимальный объем разделяемой памяти 16 Гбайт
Аудиоподсистема
Кодек Realtek® ALC1200
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Выход цифрового S/PDIF-интерфейса
Сетевой LAN-интерфейс
Контроллер Realtek® 2,5 GbE LAN (2,5 Гбит/1 Гбит/100 Мбит)
Разъёмы для плат расширения
1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП
- Процессоры AMD Ryzen™ 5000 серии и AMD Ryzen™ 3000 серии, режим работы PCIe 4.0 x16
- Процессоры AMD Ryzen™ 5000-серии, AMD Ryzen™ 5000 G-серии и Ryzen™ 4000 G-серии, режим работы PCIe 3.0 x16
*В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16
1 разъем PCI Express x16 (PCIEX4), реализован средствами PCIe-линий чипсета:
Поддерживается режим PCIe 3.0 x4
1 разъем PCI Express x1 (PCIEX1), реализован средствами PCIe-линий чипсета:
Режим работы PCIe 3.0 x1
Интерфейсы накопителей
1 разъем M.2 для SSD-накопителей (M2B_SB), реализован PCIe-линиями чипсета, исполнение Socket 3, M key, типоразмер 2242/2260/2280:
предусмотрено подключение SATA и PCIe 3.0 x2/x4 SSD-накопителей
4 порта SATA 6 Гбит/с, интегрированы в составе чипсета:
- Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10
1 разъем M.2 для SSD-накопителей (M2A_CPU), реализован средствами PCIe-линий ЦП, исполнение Socket 3, M key, типоразмер 2242/2260/2280/22110
Процессоры AMD Ryzen™ 5000 серии и AMD Ryzen™ 3000 серии, режим работы SATA и PCIe 4.0 x4/x2 для SSD-накопителей
Процессоры AMD Ryzen™ 5000 серии и AMD Ryzen™ 5000 G-серии и Ryzen™ 4000 G-серии, режим работы SATA и PCIe 3.0 x4/x2 для SSD накопителей
Интерфейс USB
Процессор
4 порта USB 3.2 Gen 1 на задней панели
PCIe-линии чипсета
1 порт USB Type-C® на задней панели, совместим с устройствами USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
2 порта USB 3.2 Gen 1, доступны при подключении к USB-разъему на материнской плате
4 порта USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)
Чипсет + Концентратор USB 2.0
4 порта USB 2.0/1.1 на задней панели
Разъемы на системной плате
24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В
Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
3 разъема для системных вентиляторов
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек
1 разъем для подключения LED-линейки ЦП/RGB LED-линейки
2 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
1 COM-порт
Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
1 разъем Thunderbolt™ для плат расширений
Перемычка для возврата настроек CMOS в состояние <По умолчанию>
* Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).

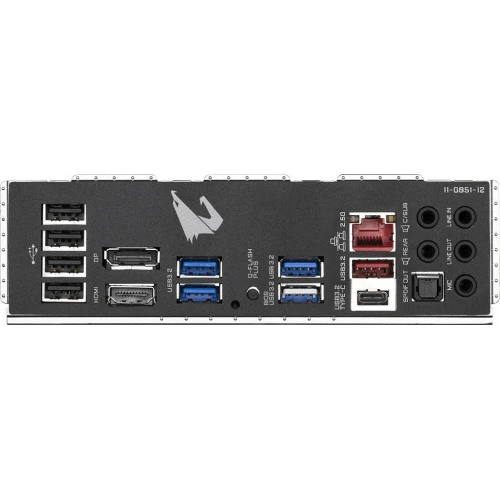

Разъемы на задней панели
4 порта USB 2.0/1.1
1 порт DisplayPort
1 порт HDMI
4 порта USB 3.2 Gen 1
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
1 порт USB Type-C™, совместим с устройствами USB 3.2 Gen 2
Кнопка Q-Flash Plus
1 сетевая розетка LAN RJ-45
1 оптический S/PDIF выход
5 разъемов аудиоподсистемы
