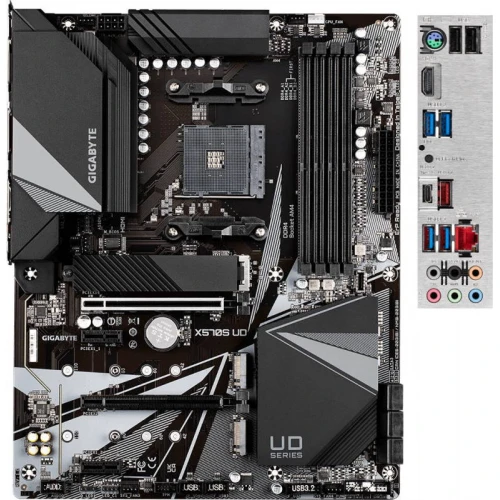

Материнская плата Gigabyte X570S UD

Gigabyte X570S UD

Материнская плата семейства Ultra Durable на базе чипсета AMD® X570, цифровой VRM-модуль (дизайн Twin Power, схема питания 12+2 фазы, силовые компоненты DrMOS), усовершенствованная система охлаждения, три M.2-разъема для высокоскоростных твердотельных NVMe PCIe 4.0/3.0 x4 накопителей и радиатор Thermal Guard, контроллер 2,5GbE LAN, разъемы портов USB 3.2 Type-C® на лицевой и задней панели, функция RGB FUSION 2.0, фирменная технология Q-Flash Plus.

• Совместимость с процессорами AMD семейства Ryzen™ 5000 серии/ Ryzen™ 5000 G серии/ Ryzen™ 4000 G серии/ Ryzen™ 3000 серии/ Ryzen™ 3000 G серии/ Ryzen™ 2000 серии/ Ryzen™ 2000 G серии
• 4 DIMM-разъема для DDR4-модулей ОЗУ ECC/ Non-ECC без буферизации (двухканальный режим работы)
• Цифровой VRM-модуль (дизайн Twin Power), схема питания 12+2 фазы, силовые компоненты DrMOS, до 50 A нагрузки на фазу
• Три разъема M.2 для высокоскоростных NVMe PCIe 4.0/3.0 x4 SSD-накопителей, радиаторы Thermal Guard
• Высокоскоростной 2.5GbE LAN-контроллер, управление полосой пропускания
• Порты USB 3.2 Type-C® на лицевой и задней панели для удобного подключения периферийных устройств
• Высококачественные аудиоконденсаторы и антишумовой экран, превосходное качество звучания
• Фирменная функция Smart Fan 6 и встроенные термодатчики, гибридные разъемы для системных вентиляторов, фирменная функция FAN STOP
• Технология RGB FUSION 2.0, многозональная светодиодная подсветка (предустановленные профили и эффекты), предусмотрена возможность подключения адресных светодиодных RGB-линеек
• Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату

Термозащита AORUS M.2 Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.

Smart Fan 6
В составе Smart Fan 6 предусмотрено несколько уникальных функций, которые призваны поддерживать производительность игрового ПК на заданном уровне на фоне комфортного температурного режима.

Многочисленные FAN-разъемы для подключения системных вентиляторов и помпы СЖО могут оперировать режимами PWM/DC, средствами интуитивно понятного пользовательского интерфейса предоставлена возможность сформировать оптимальный режим работы каждого вентилятора на основе показания встроенных на плате температурных датчиков.

Встроенный 2.5GbE LAN контроллер
Реализация LAN-интерфейса 2.5GbE – это сетевое подключение на скорости до 2.5 Гбит/c, что, как минимум, в 2 раза быстрее типового соединения платформы в составе сетевой инфраструктуры 1GbE LAN. Коммуникационные возможности материнских плат GIGABYTE идеальным образом подходят для онлайн-игр и будут востребованы игроками с максимальным опытом участия в сетевых виртуальных баталиях.

High-End аудиоконденсаторы
На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.

Антишумовой экран
Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.

RGB FUSION 2.0
Материнская плата X570S UD располагает функцией RGB FUSION 2.0, средствами которой можно организовать подсветку, задействовать заводские и создать индивидуальные профили, благодаря которым экстерьер игрового ПК приобретает уникальный, индивидуальный облик.

Кнопка Q-Flash Plus
Благодаря фирменной технологии GIGABYTE Q-Flash Plus для обновления микрокода BIOS Вам даже не нужно устанавливать в систему процессор, память, графическую плату и вызывать меню BIOS Setup. Просто загрузите с сервера GIGABYTE и сохраните на USB флэш-накопителе актуальную версию BIOS (измените имя сохраненного файла на gigabyte.bin), а затем нажмите специальную кнопку Q-Flash Plus. Немного терпения и все готово!

Источник информации: https://www.gigabyte.ru/products/page/mb/X570S-UD-rev-10#kf

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сокет

AM4

Чипсет

AMD X570

Поддержка технологий Intel

Extreme Memory Profile (XMP)

Форм-фактор

ATX

Количество слотов памяти

4 x DDR4

Количество разъемов SATA 3

6

RAID-массив из SATA устройств

0, 1, 10

Разъемы для SSD

3 x M.2

Количество слотов PCI Express

2 слота x1, 2 слота x16

Стандарт PCI Express

4.0

Аудиокодек

Realtek ALC897

Количество каналов

8

Внутренние коннекторы

1 x CPU fan header, 1 x water cooling CPU fan header, 3 x system fan headers, 1 x system fan/water cooling pump header, 2 x addressable LED strip headers, 2 x RGB LED strip headers, 1 x CPU cooler LED strip/RGB LED strip header, 1 x front panel header, 1 x front panel audio header, 1 x USB Type-C header, with USB 3.2 Gen 2 support, 1 x USB 3.2 Gen 1 header, 2 x USB 2.0/1.1 headers, 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only), 1 x Clear CMOS jumper

Коннекторы питания

8-pin, 24-pin

Особенности подсветки

Разъем для подключения LED лент

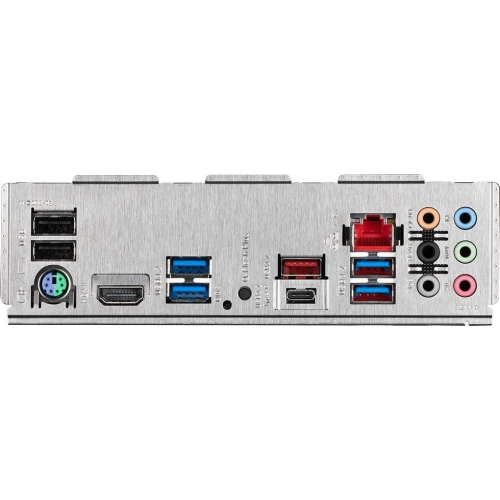

Прочие разъемы на задней панели

PS/2 комбо, RJ-45 LAN, Rear-out, Side-out, Sub/сenter-out, Line-in, Line-out, Mic-in

Встроенные кнопки

Кнопка Q-Flash Plus на задней панели

Сетевой контроллер

Realtek 2.5GbE LAN

BIOS

256 Мб, UEFI BIOS, AMI BIOS
