Материнская плата ASRock B550M-ITX/ac

ASRock B550M-ITX/ac

• Поддержка Разъём AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors*
• Поддержка DDR4 4733+ (OC)
• 1 PCIe 4.0 x16
• Устройство графического вывода данных: DisplayPort, HDMI
• 7.1-канальный HD-кодек (Realtek ALC887/897 Audio Codec)
• 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
• 6 USB 3.2 Gen1 (2 передних, 3 задних Type-A, 1 задний типа C)
• Realtek Gigabit LAN
• Intel® 802.11ac WiFi + BT 4.2

Материнская плата ASRock B550M-ITX/ac – качественная основа для сборки компактного настольного компьютера и функциональной рабочей станции. Выполненная в компактном форм-факторе Mini-ITX, плата характеризуется размерами 170x170 мм.

POLYCHROME RGB
Эта материнская плата имеет встроенные разъемы RGB и адресный разъем RGB, которые позволяют подключать материнскую плату к совместимым светодиодным устройствам, таким как полоса, вентиляторы ЦП, кулеры, шасси и т. д. Пользователи также могут синхронизировать светодиодные RGB-устройства с аксессуарами, сертифицированными Polychrome RGB Sync, для создания собственных уникальных световых эффектов.

Двухдиапазонный Wi-Fi 802.11ac
Медленный интернет и слабый Wi-Fi никому не нужны! Поэтому данная материнская плата оснащена беспроводным модулем Wi-Fi 802.11ac (2.4G / 5G) и Bluetooth.

Dual USB 3.2 Gen1 (Type-A + Type-C)
Бортовые разъемы USB 3.2 Gen1 Type-A and Type-C со скоростью передачи данных до 5Gbps.

Два видеовыхода
В вашем распоряжении сразу два часто используемых видеовыхода, HDMI и DisplayPort, с которых можно выводить изображение на внешние устройства.

HDMI 4k @60Hz
Поддерживает самую последнюю спецификацию вывода графики HDMI 4K 60Hz. Благодаря большей пропускной способности и увеличенной частоте кадров движение на экране становится более плавным и менее размытым.

Технология AMD StoreMI
Мощный инструмент, объединяющий скорость вашего SSD с ёмкостью HDD в один быстрый, легко настраиваемый накопитель. Накопители SSD быстрые, но дорогие, и имеют ограниченную ёмкость. Механические жёсткие диски обладают гораздо большей ёмкостью при существенно меньшей цене, но работают медленнее, чем SSD.

Технология AMD StoreMI technology «объединяет» эти два типа накопителей в единый диск накопитель и автоматически перемещает часто используемые данные на SSD, давая лучшее от двух миров: скорость SSD и ёмкость HDD.

Full Spike Protection
Некоторые компоненты материнской платы особенно чувствительны к перепадам напряжения, и избыточный ток на них может привести к мгновенному сбою всей системы. Технология ASRock Full Spike Protection надежно защищает эти компоненты материнской платы от внезапных скачков напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
- Поддержка Разъём AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors*
- Дизайн Digi Power
- Система питания 8
*Not Совместимость с AMD Athlon™ Processors.
Чипсет
- AMD B550
Память
- Двухканальная память DDR4
- 2 x DDR4 DIMM
- Процессоры AMD Ryzen (Vermeer) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Picasso) support DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная*
- Максимальный объем памяти: 64 Гб**
- Поддерживает модули памяти Экстремальный профиль памяти (XMP)
- Золотые контакты 15 Gold на разъемах DIMM
SR: одноранговый модуль DIMM с наклейкой 1Rx4 или 1Rx8
DR: двухранговый модуль DIMM с наклейкой 2Rx4 или 2Rx8
**При работе под Windows® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows® таких ограничений нет.
BIOS
- 256Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместим с событиями «ACPI 5.1 wake-up»
- поддерживает jumperfree
- Поддержка SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP mульти-регулировка напряжения
Графическое ядро
- Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
- DirectX 12, Pixel Shader 5.0
- По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.**
- Два видеовыхода: support HDMI и DisplayPort 1.4 ports by independent display controllers
- Поддержка HDMI 2.1 с max. разрешение до 4K x 2K (4096x2160) @60Гц
- Вход DisplayPort 1.4 с разрешением до 5K (5120x2880)@120Hz
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 2.1 Port (необходим совместимый HDMI-монитор)
- Поддержка HDR (High Dynamic Range) с HDMI 2.1
- Поддержка HDCP 2.3 с HDMI 2.1 и DisplayPort 1.4 Ports***
- Поддержка 4K Ultra HD (UHD) playback с HDMI 2.1 и DisplayPort 1.4 Ports
- Поддержка Microsoft® PlayReady
*Зависит от модели CPU
**Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти.
***Picasso поддерживает HDCP 2.2 для выходов HDMI 2.0
Аудио
- 7.1-канальный HD-кодек (Realtek ALC887/897 Audio Codec)
- Защита от скачков напряжения
ЛВС
- PCIE Gigabit LAN 10/100/1000 Мб/с
- Realtek RTL8111H
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Беспроводная ЛВС
- Модуль Intel® WiFi-802.11ac
- Поддержка IEEE 802.11a/b/g/n/ac
- Поддерживает два диапазона (2.4/5 ГГц)
- Поддерживает скорость передачи до 433 МБит/с
- Поддержка Bluetooth 4.2 + High speed class II
Разъемы
Процессоры AMD Ryzen (Vermeer и Matisse)
- 1 x PCI Express 4.0 x16 (PCIE1: в режиме x16)*
AMD Ryzen series APUs (Cezanne и Renoir)
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x16)**
AMD Ryzen series APUs (Picasso)
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x8)**
- 1 x Вертикальный разъём M.2 (Key E) с the В комплектеd WiFi-802.11ac PCIe WiFi модуль (на задней панели)
*Поддержка PCIe riser cards to extend x8/x8 slots
**Поддержка модулей NVMe SSD в качестве загрузочных дисков
Хранение
- 4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
- 1 x Hyper pазъем M.2 (M2_1), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2280 и M.2 PCIe вплоть до Gen4x4 (64 Гб/с) (with Vermeer, Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir и Picasso)**
*Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit
Коннекторы
- 1 x Разъём RGB LED*
- 1 x Управляемый разъём LED **
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 2 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 1 x 24-контактный разъем питания ATX
- 1 x 8-контактный разъем питания 12 В
- 1 x Вывод аудио на переднюю панель корпуса
- 1 x USB 2.0 (поддержка до двух USB 2.0) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1) (Защита от электростатических разрядов)
*Поддержка светодиодных лент 12В/3A, 36Вт
**Поддержка светодиодных лент 5В/3A, 15Вт
***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CHA_FAN1/WP и CHA_FAN2/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

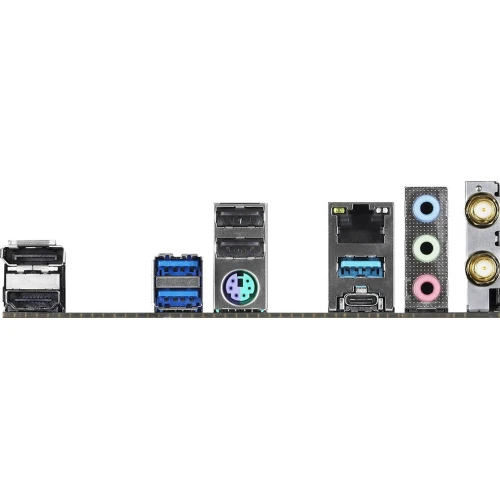

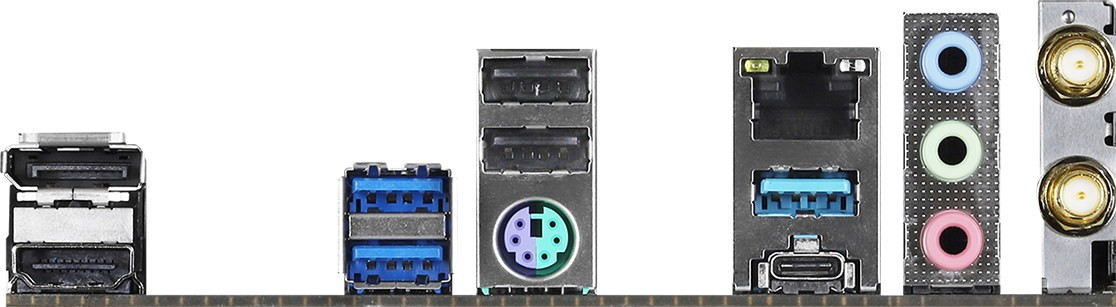

Задняя панель ввода/вывода
- 2 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x DisplayPort 1.4
- 2 x USB 2.0 (Защита от электростатических разрядов)
- 3 x USB 3.2 Gen1 Type-A Ports (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen1 Type-C (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- Разъёмы HD-аудио: Линейный вход / Передние динамики / Микрофон
