Материнская плата Gigabyte Z690I Aorus Ultra

Gigabyte Z690I Aorus Ultra

• Поддерживает процессоры Intel® Core™ серии 12-го поколения
• Двухканальная память DDR5 без ECC без буферизации, 2 модуля DIMM
• ПАМЯТЬ DDR5 с SMD DIMM и экранированной маршрутизацией памяти
• Поддержка памяти Intel® Optane™
• Прямое 10+2+1-фазное цифровое решение VRM с блоком питания 105A
• Усовершенствованный тепловой дизайн с Fins-Array II, Thermal Guard III и Heatpipe
• Невероятно быстрая локальная сеть Intel® 2.5GbE с cFosSpeed
• Intel® WIFI6 802.11ax 2T2R и BT5 с антенной AORUS
• Аудиосистема AMP-UP с ALC4080 и WIMA для задней панели 120 дБ SNRHDMI 2.0 поддерживает Premium 4K
• Двойной сверхбыстрый NVMe PCIe 4.0 x4 M.2 с Thermal Guard
• RGB FUSION 2.0 с многозонным адресуемым светодиодным световым шоу, поддержкой адресных светодиодов и светодиодных лент RGB
• Smart Fan 6 оснащен несколькими датчиками температуры, гибридными разъемами для вентиляторов с функцией FAN STOP и функцией обнаружения шума.
• Q-Flash Plus Обновление BIOS без установки процессора, памяти и видеокарты

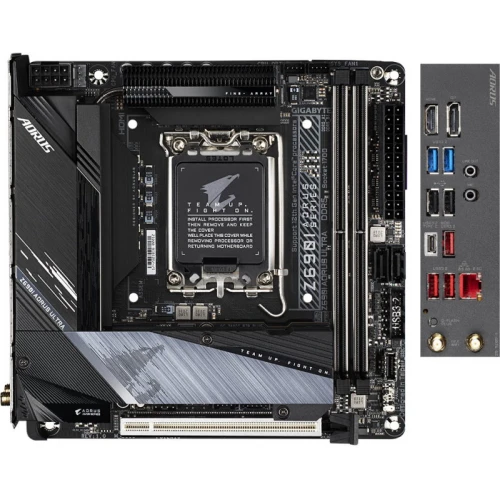

Gigabyte Z690I Aorus Ultra – компактная версия материнской платы в типоразмере Mini-ITX, оптимизированная для установки в корпуса с ограниченным пространством и позволяющая создать мощную игровую платформу.

Данная модель основана на чипсете Intel Z690 с процессорным сокетом LGA 1700. В её оснащение входят 2 слота DIMM DDR5, 2 порта SATA III, 2 разъема M.2 и 1 слот расширения PCI-E x16 версии 5.0.

НОВЫЙ КОРОЛЬ ИГРЫ
Доминируйте на игровых материнских платах Z690 AORUS. Новый король игровой платформы продолжает легендарную родословную AORUS с самой надежной подачей энергии и доминирующим тепловым дизайном, прославленным полной технологией разгона памяти, чтобы увенчать ваш ПК лучшей производительностью Alder Lake во всей его игровой славе.

НЕПРЕВЗОЙДЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Технологии развиваются так быстро, что GIGABYTE по-прежнему идет в ногу с последними тенденциями и предоставляет нашим клиентам передовые функции и новейшие технологии. Материнские платы GIGABYTE серии Z690 поставляются с модернизированным решением по питанию, новейшими стандартами хранения данных и отличными возможностями подключения, позволяющими оптимизировать производительность для игр.

ЭКСТРЕМАЛЬНАЯ ПАМЯТЬ
Материнские платы GIGABYTE Z690 оснащены новейшей архитектурой DDR5 и поддержкой XMP 3.0. Новая технология памяти DDR5 увеличивает пропускную способность платформы на 50% и значительно повышает производительность системы за счет реализации разблокированного собственного напряжения DDR5, маршрутизации памяти Xtreme и надежного слота SMD.

В дополнение к обновлениям аппаратного обеспечения, удобный пользовательский интерфейс обеспечивает полную функциональность для более высокого разгона с эксклюзивной возможностью настройки DDR5.

ТЕРМОРЕАКТИВНАЯ БРОНЯ
Производительность материнских плат GIGABYTE серии Z690 без ограничения производительности гарантируется инновационным и оптимизированным тепловым дизайном, обеспечивающим наилучшую стабильность процессора, набора микросхем, твердотельных накопителей и низкие температуры при полной нагрузке приложений и игр.

ПОДКЛЮЧЕНИЕ
Материнские платы GIGABYTE серии Z690 обеспечивают непревзойденную гибкость подключения и невероятную скорость передачи данных благодаря подключению к сети, хранилищу и WIFI нового поколения.

ОПРЕДЕЛЯЮЩАЯ ЭСТЕТИКА
Материнские платы GIGABYTE поставляются в комплекте с несколькими полезными и интуитивно понятными программами, помогающими пользователям контролировать каждый аспект материнской платы и обеспечивающими настраиваемый световой эффект с выдающейся эстетикой, чтобы соответствовать вашей уникальной индивидуальности.

УЛЬТРА ПРОЧНЫЙ
GIGABYTE Ultra Durable™ отличается долговечностью продукции и высококачественным производственным процессом. Материнские платы GIGABYTE используют лучшие компоненты и усиливают каждый слот, чтобы сделать каждый из них прочным и долговечным.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор
Сокет LGA1700 : поддержка процессоров Intel® Core™, Pentium® Gold и Celeron® 12-го поколения
Кэш L3 зависит от процессора
Чипсет
Набор микросхем Intel® Z690 Express
Память
Поддержка модулей памяти DDR5 6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 МГц
2 разъема DDR DIMM с поддержкой до 64 ГБ (32 ГБ для одного модуля DIMM) системной памяти
Двухканальная архитектура памяти
Поддержка модулей памяти ECC без буферизации DIMM 1Rx8/2Rx8 (работают в режиме без ECC)
Поддержка небуферизованных модулей памяти DIMM 1Rx8/2Rx8/1Rx16 без ECC
Поддержка модулей памяти Extreme Memory Profile (XMP)
Встроенная графика
Поддержка интегрированного графического процессора Intel® HD Graphics:
1 порт HDMI, поддерживающий максимальное разрешение 4096x2160@60 Гц
* Поддержка версии HDMI 2.1 и HDCP 2.3.
** Поддержка родных портов, совместимых с HDMI 2.1 TMDS.
1 порт DisplayPort, поддерживающий максимальное разрешение 5120x2160 при 60 Гц
* Поддержка версии DisplayPort 1.4 и HDCP 2.3
* DisplayPort не поддерживает подключение HDMI через адаптер.
(Графические характеристики могут различаться в зависимости от поддержки ЦП.)
Аудио
КОДЕК Realtek® ALC4080
Поддержка DTS: X® Ультра
Аудио высокой четкости
2-канальный
Локальная сеть
Чип Intel® 2.5GbE LAN (2,5 Гбит/с/1 Гбит/с/100 Мбит/с)
Модуль беспроводной связи
Intel® Wi-Fi 6 AX201:
WIFI a, b, g, n, ac, ax, с поддержкой двух диапазонов 2,4/5 ГГц
BLUETOOTH  5.2
Поддержка стандарта беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с
Слоты расширения
1 слот PCI Express x16, работающий на скорости x16
(Слоты PCI Express x16 соответствуют стандарту PCI Express 5.0.)
Интерфейс хранения
ПРОЦЕССОР:
1 разъем M.2 на задней панели GC-Z690I BTB PLUG (гнездо 3, ключ M, поддержка твердотельных накопителей типа 2260/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Чипсет:
1 разъем M.2 на передней панели GC-Z690I BTB PLUG (разъем 3, ключ M, поддержка твердотельных накопителей типа 2242/2260/2280 PCIe 4.0 x4/x2) (M2P_SB)
2 разъема SATA 6 Гбит/с
Поддержка RAID 0, RAID 1 Поддержка памяти
Intel® Optane™
* Ускорение системы с памятью Intel® Optane™ может быть включено только для разъемов M.2, поддерживаемых набором микросхем.
USB
Чипсет:
1 порт USB Type- C® на задней панели с поддержкой USB 3.2 Gen 2x2
1 порт USB Type- C® с поддержкой USB 3.2 Gen 2, доступный через внутренний разъем USB
3 порта USB 3.2 Gen 2 Type-A (красные) на задней панели
4 порта USB 3.2 Gen 1 (2 порта на задней панели, 2 порта доступны через внутренний разъем USB)
2 порта USB 2.0/1.1 на задней панели
Чипсет+концентратор USB 2.0:
4 порта USB 2.0/1.1 доступны через разъемы USB на передней панели GC-Z690I BTB PLUG
Внутренние разъемы ввода/вывода
1 x 24-контактный основной разъем питания ATX
1 x 8-контактный разъем питания ATX 12 В
1 разъем для внешнего питания (Примечание 1)
1 разъем для вентилятора процессора
1 разъем для вентилятора ЦП с водяным охлаждением
2 разъема системного вентилятора (SYS_FAN1/SYS_FAN2 (Примечание 1)
1 адресный разъем для светодиодной ленты (Примечание 1)
1 разъем для светодиодной ленты RGB
2 разъема M.2 Socket 3 (M2A_CPU (Примечание 2) / M2P_SB (Примечание 1)
2 разъема SATA 6 Гбит/с
1 разъем на передней панели
1 аудиоразъем на передней панели (от платы адаптера на задней панели)
1 разъем для динамика
1 разъем USB Type- C® с поддержкой USB 3.2 Gen 2
1 разъем USB 3.2 Gen 1
1 разъем USB 2.0/1.1 (Примечание 1)
1 кнопка сброса (Примечание 1)
1 перемычка сброса
1 перемычка Clear CMOS
*Все коннекторы вентиляторов поддерживают AIO_Pump, Pump и высокопроизводительный вентилятор с мощностью до 2 А/12 В при 24 Вт.
(Примечание 1) Разъем находится на передней панели GC-Z690I BTB PLUG.
(Примечание 2) Разъем находится на задней панели GC-Z690I BTB PLUG.

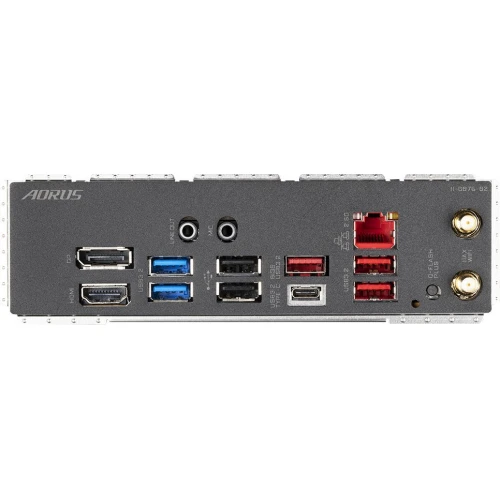

Разъемы на задней панели
2 антенных разъема SMA (2T2R)
1 порт дисплея
1 порт HDMI
1 порт USB Type- C® с поддержкой USB 3.2 Gen 2x2
3 порта USB 3.2 Gen 2 Type-A (красные)
2 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
1 кнопка Q-Flash Plus
1 порт RJ-45
2 аудиоразъема

Источник информации: https://www.gigabyte.com/Motherboard/Z690I-AORUS-ULTRA-rev-10#kf
