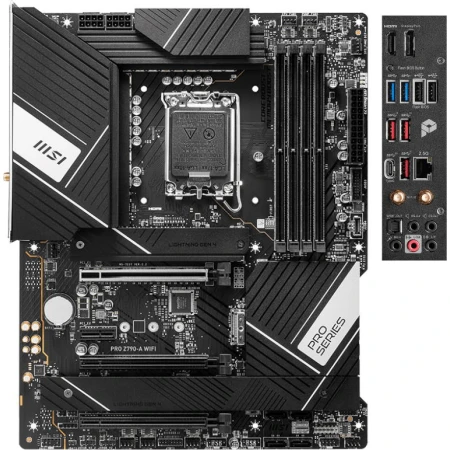

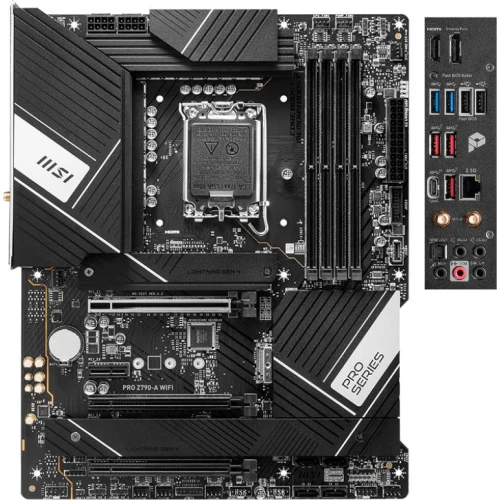

Материнская плата MSI Pro Z790-A (Wi-Fi)

MSI Pro Z790-A (Wi-Fi)

Серия PRO – это оборудование для профессионалов, работающих в самых разных сферах. Такие устройства отличаются высоким качеством изготовления, великолепной производительностью и удобством использования. Выбирайте PRO-серию MSI, чтобы работать продуктивнее и эффективнее!

• Поддерживаются процессоры 12-/ 13-го поколения Intel® Core™, Pentium® Gold и Celeron® для сокета LGA 1700
• Поддерживается память DDR5, до 7200+(OC) МГц
• Мощная система питания: Duet Rail по схеме 16+1+1 фаз с модулями 80A SPS, два 8-конт. процессорных разъема питания, Core Boost, Memory Boost
• Эффективное охлаждение: увеличенный радиатор, термопрокладки 7 Вт/(м·K) на элементах питания, дополнительные катушки с термопрокладками и технология M.2 Shield Frozr для производительной работы нон-стоп
• Высококачественная конструкция: 6-слойная печатная плата, изготовленная по серверным стандартам, с увеличенным содержанием меди
• Высокоскоростные интерфейсы: слоты PCIe 5.0, Lightning Gen 4 x4 M.2, USB 3.2 Gen 2x2
• Интерфейс Intel Turbo USB 3.2 Gen2: USB-контроллер Intel обеспечивает стабильно высокую скорость передачи данных
• 2.5G Ethernet с Wi-Fi 6E: высокоскоростное и стабильное проводное и беспроводное сетевое подключение для широкого спектра приложений
• Аудиосистема AUDIO BOOST 5: высококачественное звучание, создающее неповторимую атмосферу в играх

Материнская плата MSI Pro Z790-A WIFI – модель из профессиональной серии. Она обладает мощными характеристиками и надежной элементной базой для обеспечения производительности при выполнении требовательных задач.

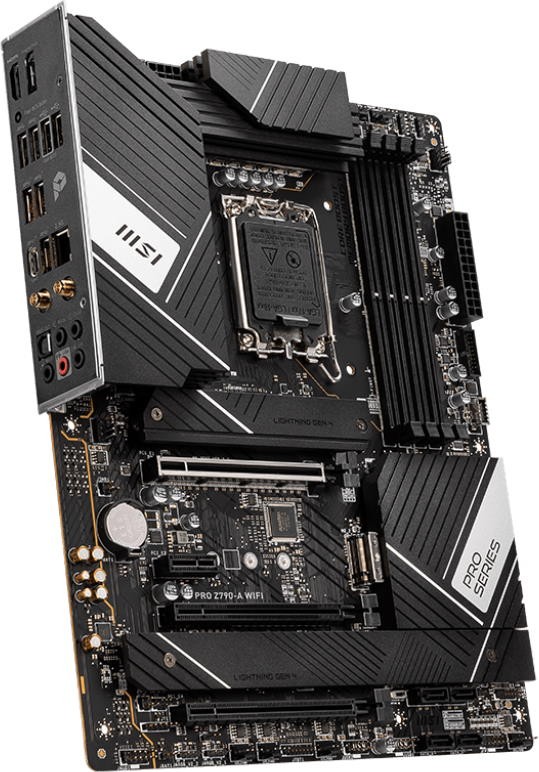

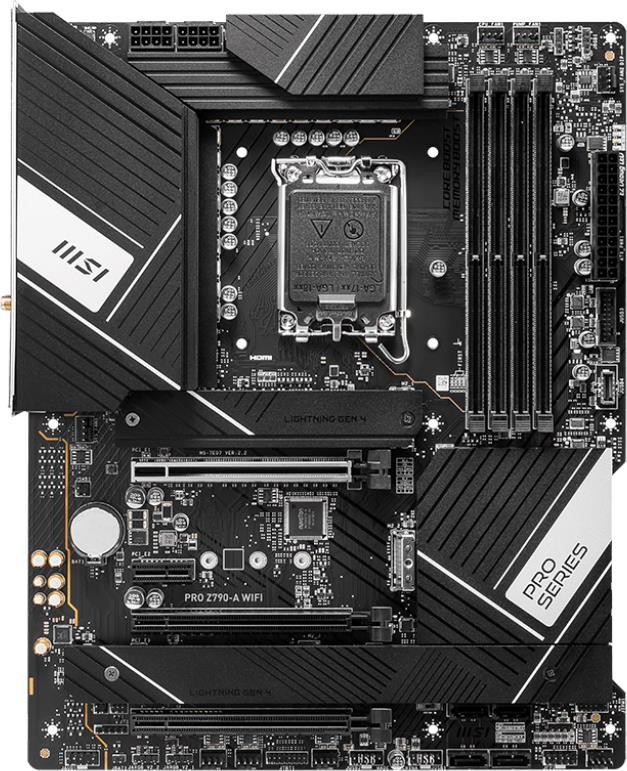

Внешне плата примечательна крупными радиаторами, которые способствуют эффективному отведению тепла от компонентов. Для подключения комплектующих предусмотрены разъем LGA 1700, 4 слота DIMM DDR5, 3 слота расширения PCI-E x16.

Создание вместительного хранилища возможно с помощью 4 разъемов M.2 и 6 SATA.

Радиатор M.2 Shield Frozr

Предотвращает перегрев и последующее падение производительности твердотельного накопителя в слоте M.2, а также защищают подключенное устройство от физических воздействий.

Эффективные термопрокладки

На транзисторах системы питания имеются термопрокладки с теплопроводностью в 7Вт/(м·K). Доп. термопрокладками снабжены катушки, что гарантирует стабильную работу компьютера под высокими нагрузками.

Охлаждение FROZR AI

Скорость вращения системных вентиляторов автоматически изменяется в зависимости от текущей температуры процессора и видеокарты с помощью технологии MSI AI ENGINE.

Система питания

Сочетая два разъема питания с технологией Core Boost и цифровым стабилизатором напряжения, выполненный по схеме 16+1+1, позволяет материнским платам серии PRO легко удовлетворять потребности флагманских процессоров.

6-слойная печатная плата

Оптимизированная конструкция печатной платы поддерживает стабильную передачу сигналов высокоскоростных интерфейсов.

Слот SMT PCIE 5.0

Материнские платы MSI используют усовершенствованный слот PCI-E SMT (Surface Mount Technology) для уменьшения помех и электрических шумов. Поддерживают повышенную пропускную способность и более высокую скорость передачи сигнала PCI-E 5.0.

Интерфейс Lightning USB 3.2 Gen2x2

Используя контроллер Lightning USB 3.2 Gen2x2, материнские платы серии MSI PRO обеспечивают высокоскоростной обмен данными с тыловым портом USB Type-C , пропускная способность которого составляет 20 Гбит/с!

Новейшая память

Огромный прирост производительности благодаря новой памяти DDR5. В сочетании с SMT слотами и технологией MSI Memory Boost, материнская плата серии PRO готова предоставить топовый уровень производительности оперативной памяти.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЧИПСЕТ
Intel Z790
ПОДДЕРЖКА ЦП
Поддерживает процессоры Intel® Core™ 12-го/13-го поколения, процессоры Pentium® Gold и Celeron®
LGA 1700
ПАМЯТЬ
4x DDR5, максимальная емкость памяти 192 ГБ
Поддержка памяти 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) МГц
Макс. частота разгона:
• 1DPC 1R Макс. скорость до 7200+ МГц
• 1DPC 2R Макс. скорость до 6600+ МГц
• 2DPC 1R Макс. скорость до 6400+ МГц
• 2DPC 2R Макс. скорость до 5600+ МГц
Поддерживает Intel ® XMP 3.0 OC
Поддерживает Двойной контроллер Двухканальный режим
Поддерживает не-ECC, небуферизованную память
ВСТРОЕННАЯ ГРАФИКА
1x HDMI™
Поддержка HDMI™ 2.1 с HDR, максимальное разрешение 4K 60 Гц*
1x DisplayPort
Поддержка DP 1.4, максимальное разрешение 8K 60 Гц*
*Доступно только для процессоров со встроенной графикой. Характеристики графики могут различаться в зависимости от установленного процессора.
СЛОТЫ РАСШИРЕНИЯ
3 слота PCI-E x16 (кол-во)
1 слот PCI-E x1 (кол-во)
PCI_E1 Gen PCIe 5.0 поддерживает до x16 (от ЦП)
PCI_E2 Gen PCIe 3.0 поддерживает до x1 (от набора микросхем)
PCI_E3 Gen PCIe 4.0 поддерживает до x4 (от набора микросхем)
PCI_E4 Gen PCIe 3.0 поддерживает до x1 (от набора микросхем)
ХРАНИЛИЩЕ
4x M.2 (кол-во)
Источник M.2_1 (от ЦП) поддерживает до PCIe 4.0 x4, поддерживает устройства 22110/2280/2260/2242
Источник M.2_2 (от набора микросхем) поддерживает до PCIe 4.0 x4, поддерживает 2280/2260 /2242 устройства
Источник M.2_3 (от набора микросхем) поддерживает до режима PCIe 4.0 x4 / SATA, поддерживает устройства 2280/2260/2242 Источник
M.2_4 (от набора микросхем) поддерживает режим до PCIe 4.0 x4 / SATA, поддерживает 2280/2260 /2242 устройства
6x SATA 6G (кол-во)
RAID
Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения SATA
Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения M.2 NVMe
USB
2x USB 2.0 (сзади)
4x USB 2.0 (спереди)
2x USB 3.2 Gen1 Type A (сзади)
2x USB 3.2 Gen1 Type A (спереди)
3x USB 3.2 Gen2 Type A (сзади)
1x USB 3.2 Gen2 Type C (спереди)
1x USB 3.2 Gen2x2 Тип C (сзади)
LAN
ЛВС Intel® 2,5 Гбит / с
БЕСПРОВОДНАЯ СВЯЗЬ / BLUETOOTH
Intel ® Wi-Fi 6E
Беспроводной модуль предварительно установлен в слоте M.2 (Key-E)
Поддерживает MU-MIMO TX/RX, 2,4 ГГц / 5 ГГц / 6 ГГц* (160 МГц) до 2,4 Гбит/с
Поддерживает 802.11 a/ b/ g/ n/ ac/ ax
Поддерживает Bluetooth® 5.3 , FIPS, FISMA
* Wi-Fi 6E 6 ГГц может зависеть от правил каждой страны и будет доступен в Windows 11.

** Bluetooth 5.3 будет готов в Windows 10 build 21H1 и Windows 11.
АУДИО
Кодек Realtek ® ALC4080
7.1-канальный USB High Performance Audio
с поддержкой выхода S/PDIF
ВНУТРЕННИЙ ВВОД/ВЫВОД
1x разъем питания (ATX_PWR)
2x разъем питания (CPU_PWR)
1x вентилятор процессора
1x вентилятор насоса
6x системный вентилятор
2x передняя панель (JFP)
1x защита корпуса (JCI)
1x передний аудио (JAUD)
1x разъем TBT (JTBT, поддерживает RTD3)
1x настройка Разъем контроллера (JDASH)
3 разъема адресуемого светодиода V2 RGB (JARGB_V2)
1 разъем светодиода RGB (JRGB)
1 контактный разъем TPM (поддержка TPM 2.0)
4 порта USB 2.0
2 порта USB 3.2 Gen1 Type A
1 порт USB 3.2 Gen2 Type C
ОСОБЕННОСТЬ СИД
4 светодиода отладки EZ

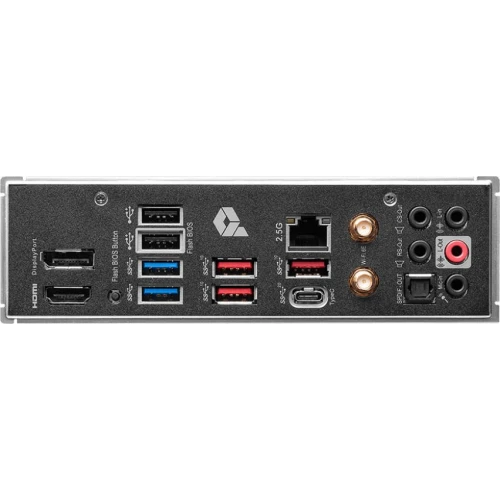

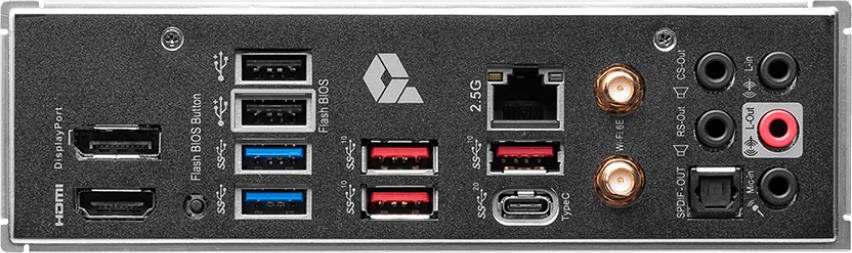

ПОРТЫ НА ЗАДНЕЙ ПАНЕЛИ
DisplayPort
USB 2.0
2,5G локальная сеть
Wi-Fi / Bluetooth
Аудиоразъемы
HDMI™
Кнопка прошивки BIOS
USB 3.2 Gen 1 5 Гбит/с (тип A)
USB 3.2 Gen 2 10 Гбит/с (тип A)
USB 3.2 Gen 2x2 20 Гбит/с (тип C)
S/PDIF-Out
