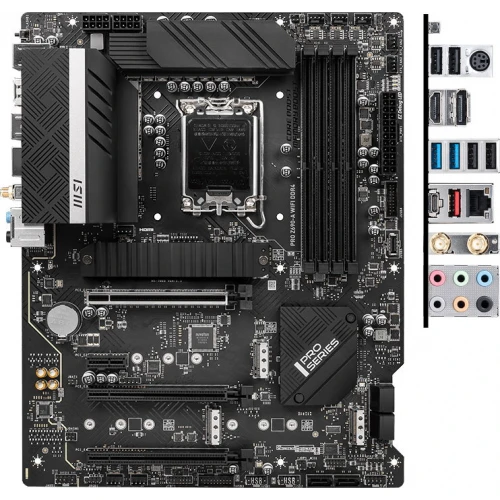

Материнская плата MSI Z690-A Pro DDR4 (Wi-Fi)

MSI Z690-A Pro DDR4 (Wi-Fi)

• Поддержка процессоров 12-го поколения Intel® Core™, Pentium® Gold и Celeron® для сокета LGA 1700
• Поддержка памяти DDR4 с частотой до 5200+МГц (в режиме разгона)
• Высокоскоростные интерфейсы: PCIe 5.0, Lightning Gen4 x4 M.2, Intel Turbo USB 3.2 Gen 2х2
• Эффективная система охлаждения: увеличенный радиатор и технология M.2 Shield Frozr. Термопрокладки на мосфетах рассчитаны на 7 Вт/м*К способствуют бесперебойной работе всей системы при постоянных высоких нагрузках
• Контроллер 2.5G Ethernet: высокоскоростное и стабильное проводное сетевое подключение для широкого спектра приложений
• Интерфейс Turbo USB 3.2 Gen2: USB-контроллер Intel обеспечивает стабильно высокую скорость передачи данных
• Audio Boost: Высококачественное звучание, создающее неповторимую атмосферу в играх.
• 6-слойная печатная плата : обеспечивает повышенную стабильность работы компьютера в долгосрочной перспективе.
• Multi-GPU: усиленные слоты PCIe и поддержка AMD Crossfire™

Разнообразные устройства PRO-серии помогают пользователям работать эффективно. В материнских платах PRO-серии сочетаются отличная функциональность и высокое качество изготовления – они идеально подходят для продуктивного труда.

Для флагманских процессоров
По мере того как процессоры становятся все более сложными и включают в себя все больше ядер, растут требования к системам их питания и охлаждения. Инновационные инженерные решения, применяемые на материнских платах MSI, такие как радиатор системы питания с термопрокладкой, чья теплопроводность составляет 7 Вт/(м·K), позволят полностью реализовать весь скоростной потенциал самых мощных процессоров.

Система охлаждения M.2 Shield Frozr
Наиболее скоростные SSD могут снижать свою производительность при высоких температурах. M.2 SHIELD FROZR – это решение способно предотвращать перегрев и позволяющее работать M.2 накопителю на максимально возможных скоростях.

Контроль вентиляторов как из BIOS, так и в фирменном ПО под управлением ОС Windows
Системные платы MSI имеют необходимый набор температурных сенсоров для полного контроля всех её элементов, включая процессор. Полный контроль над охлаждением системы достигается как в автоматическом, так и ручном режимах.

С помощью интуитивного графического интерфейса можно задать до 4х температурных значений, для которых указывается необходимая скорость вращения вентиляторов. Вы можете управлять этими процессами как из BIOS, так и с помощью MSI Center из под Windows.

Оптимизировано для водяного охлаждения
Данная материнская плата поддерживает все самые популярные системы водяного охлаждения, доступные на данный момент, облегчая их установку с помощью специально выделенных «свободных зон». Также у нее имеется отдельный разъем для подключения водяной помпы, позволяющий гибко регулировать скорость ее работы.

Охлаждение FROZR AI
Скорость вращения системных вентиляторов автоматически изменяется в зависимости от текущей температуры процессора и видеокарты с помощью технологии MSI AI ENGINE.

Скоростное подключение к проводной сети
Порт 2.5G Ethernet позволяет передавать данные по проводной сети быстрее, чем при применении широко распространенного оборудования стандарта Gigabit Ethernet. Это отличное решение для требовательных пользователей.

Стандарт Wi-Fi 6 с технологией MU-MIMO
Стандарт Wi-Fi 6 обеспечивает увеличенную пропускную способность беспроводной сети за счет применения ряда инновационных технологий. Например, в отличие от стандарта Wi-Fi 5, в рамках которого пакет с данными может отправляться лишь одному устройству на каждом канале, в рамках Wi-Fi 6 пакеты данных могут объединяться и отправляться сразу нескольким устройствам одновременно.

В результате повышается скорость обмена данными с каждым подключенным к беспроводной сети устройством.

SMT PCIE 5.0 SLOT
Материнские платы MSI используют усовершенствованный слот PCI-E SMT(Surface Mount Technology) для уменьшения помех и электрических шумов. Поддерживают повышенную пропускную способность и более высокую скорость передачи сигнала PCI-E 5.0.

LIGHTNING GEN 5 PCI-E
MSI Lightning Gen 5 PCI-E представляет пропускную способность интерфейса x16 до 128 ГБ / с, что вдвое превышает скорость предыдущего поколения.

Максимально быстрый интерфейс USB
Высокоскоростные порты USB, реализованные на материнских платах MSI серии PRO в виде разъема Type-C, обладают пропускной способностью до 20 Гбит/с. Передавайте файлы по интерфейсу USB быстрее, чем когда-либо раньше!

Фронтальный порт USB Type-C
Материнские платы MSI серии PRO позволяют подключить фронтальный порт USB Type-C – такой имеется на передней панели корпусов MSI.

Расширение системы подсветки Mystic Light
Добавьте больше цвета своему компьютеру! Разъемы расширения подсветки Mystic Light Extension служат для удобного подключения дополнительных светодиодных лент и периферийных устройств без установки специального RGB-контроллера.

MSI CENTER
MSI Center – это централизованное приложение, объединяющее в себе множество программных утилит MSI. С их помощью вы получите доступ ко всем возможностям своей материнской платы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРОЦЕССОР
Поддержка процессоров Intel® Core™ 12-го поколения, процессоров Pentium® Gold и Celeron®
Сокет процессора LGA1700
ЧИПСЕТ
Набор микросхем Intel® Z690
ПАМЯТЬ
4 слота памяти DDR4, поддержка до 128 ГБ1
Поддерживает 1R 2133/2666/2933/3200 МГц (от JEDEC и POR)
Максимальная частота разгона:
1DPC 1R Макс. скорость до 5333+ МГц
1DPC 2R Максимальная скорость до 4800+ МГц
2DPC 1R Макс. скорость до 4400+ МГц
2DPC 2R Максимальная скорость до 4000+ МГц
Поддерживает двухканальный режим
Поддерживает не-ECC, небуферизованную память
Поддерживает Intel® Extreme Memory Profile (XMP)
СЛОТЫ РАСШИРЕНИЯ
3 слота PCIe x16
PCI_E1 (от процессора)
Поддерживает до PCIe 5.0 x16
PCI_E3 и PCI_E4 (от чипсета Z690)
Поддерживает до PCIe 3.0 x4 и 3.0 x1
1 слот PCIe 3.0 x1 (от чипсета Z690)
ВСТРОЕННАЯ ГРАФИКА
1x HDMI 2.1 с портом HDR, поддерживает максимальное разрешение 4K 60 Гц
1 порт DisplayPort 1.4, поддерживает максимальное разрешение 4K 60 Гц
Доступно только на процессорах со встроенной графикой.Характеристики графики могут различаться в зависимости от установленного процессора.
МУЛЬТИ-GPU
Поддерживает технологию AMD® CrossFire™
ХРАНИЛИЩЕ
6 портов SATA 6 Гбит/с (от чипсета Z690)
4 слота M.2 (ключ M)
Слот M2_1 (от ЦП)
Поддерживает до PCIe 4.0 x4
Поддерживает 2242/2260/2280/22110 запоминающих устройств
Слот M2_2 (от чипсета Z690)
Поддержка до PCIe 4.0 x4
Поддерживает устройства хранения 2242/2260/2280
Слот M2_3 (от чипсета Z690)
Поддержка до PCIe 3.0 x4
Поддерживает SATA 6 Гбит/с
Поддерживает устройства хранения 2242/2260/2280
Слот M2_4 (от чипсета Z690)
Поддержка до PCIe 4.0x4
Поддерживает SATA 6 Гбит/с
Поддерживает устройства хранения 2242/2260/2280
Intel ® Optane™ Memory Ready для слотов M.2, которые относятся к набору микросхем Z690
Поддержка технологии Intel® Smart Response для процессоров Intel Core™
RAID
Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения данных SATA.
Поддерживает RAID 0, RAID 1 и RAID 5 для устройств хранения M.2 NVMe.
USB
Набор микросхем Intel® Z690
1 порт USB 3.2 Gen 2x2 20 Гбит/с Type-C на задней панели
2 порта USB 3.2 Gen 2 10 Гбит/с (1 внутренний разъем Type-C и 1 порт Type-A на задней панели)
6 портов USB 3.2 Gen 1 5 Гбит/с (2 порта Type-A на задней панели и 4 порта доступны через внутренние разъемы USB)
4 порта USB 2.0 Type-A на задней панели
Концентраторы USB 2.0 GL850G
4 порта USB 2.0 доступны через внутренние разъемы USB
АУДИО
Кодек Realtek® ALC897
7.1-канальный звук высокой четкости
СЕТЬ
1 сетевой контроллер Intel® I225 -V 2,5 Гбит/с
БЕСПРОВОДНАЯ ЛОКАЛЬНАЯ СЕТЬ И BLUETOOTH®
Intel® Wi -Fi 6
Беспроводной модуль предварительно установлен в разъем M.2 (Key-E).
Поддерживает MU-MIMO TX/RX, 2,4 ГГц/5 ГГц (160 МГц) до 2,4 Гбит/с
Поддерживает 802.11 a/b/g/n/ac/ax
Поддерживает Bluetooth® 5.2
ВНУТРЕННИЕ РАЗЪЕМЫ
1x 24-контактный основной разъем питания ATX
2x 8-контактный разъем питания ATX 12 В
6 разъемов SATA 6 Гбит/с
4 слота M.2 (M-Key)
1 порт USB 3.2 Gen 2 10 Гбит/с Type-C
2 разъема USB 3.2 Gen 1 5 Гбит/с (поддерживается 4 дополнительных порта USB 3.2 Gen 1 5 Гбит/с)
2 разъема USB 2.0 (поддерживает 4 дополнительных порта USB 2.0)
1x 4-контактный разъем вентилятора процессора
1x 4-контактный разъем вентилятора водяного насоса
6x 4-контактных разъема системного вентилятора
1 аудиоразъем на передней панели
2 разъема системной панели
1 разъем для защиты корпуса от проникновения
1x перемычка Clear CMOS
1 разъем модуля TPM
1x разъем контроллера настройки
1 разъем TBT (поддерживает RTD3)
СВЕТОДИОДНАЯ ФУНКЦИЯ
1x 4-контактный разъем RGB LED
2x 3-контактных разъема RAINBOW LED
4 светодиода отладки EZ

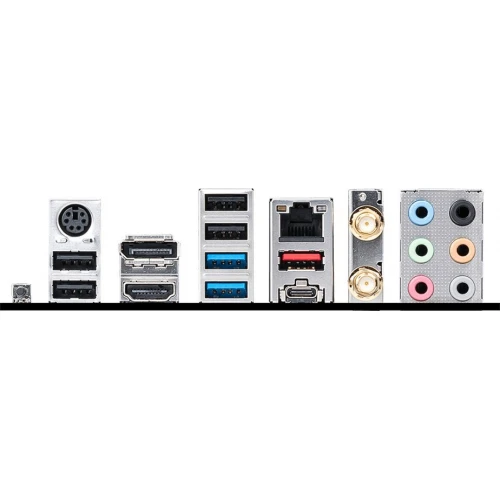

ПОРТЫ НА ЗАДНЕЙ ПАНЕЛИ
Клавиатура/Мышь
DisplayPort
USB 2.0
LAN-порт
WI-FI/блютуз
Аудио разъем
Кнопка прошивки BIOS
USB 2.0
HDMI
USB 3.2 Gen 1 5 Гбит/с, тип A
USB 3.2 Gen 2x2 20 Гбит/с, тип C
USB 3.2 Gen 2, 10 Гбит/с, тип A
